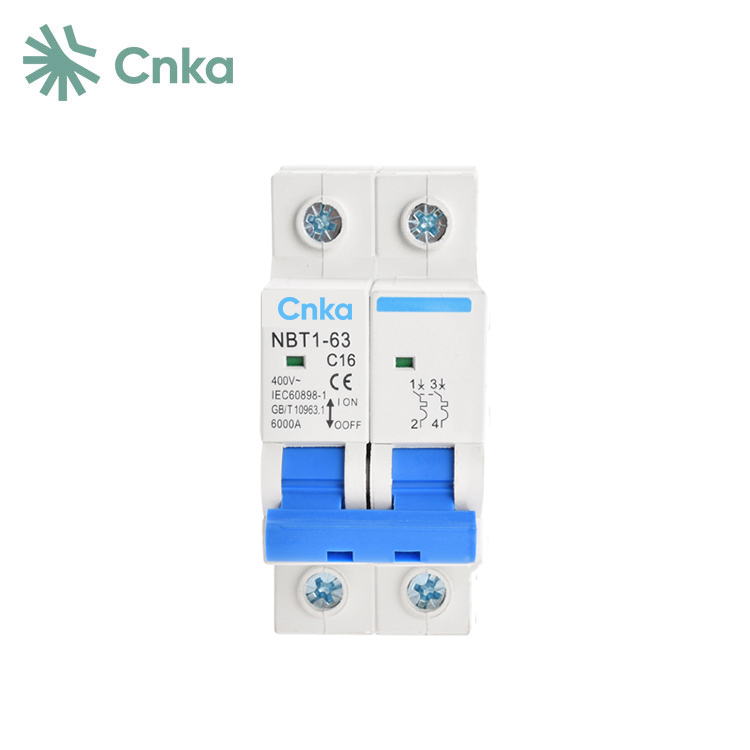

2 قطب 63a Ac Mcb

CNKA 2 pole 63a ac mcb مقدمه

تامین کنندگان چین CNKA (با نام تجاری شرکت) MCB های AC 63A 2 قطبی مقرون به صرفه ساخت چین را ارائه می دهد. MCB یا مدار شکن مینیاتوری یک وسیله حفاظتی ترمینال پرکاربرد در سیستم های توزیع برق است. 63A AC MCB 2 قطبی برای مدارهای تک فاز و سه فاز تا 63 آمپر طراحی شده است که از اتصال کوتاه، اضافه بار و ولتاژ اضافی محافظت می کند. این در پیکربندی های مختلف از جمله تک قطبی (1P)، دو قطبی (2P)، سه قطبی (3P) و چهار قطبی (4P) موجود است.

پارامتر CNKA 2 pole 63a ac mcb (مشخصات)

اصل کار CNKA 2 pole 63a ac mcb

MCB (مدارشکن مینیاتوری) یک وسیله حفاظتی ترمینال الکتریکی ساختمان است که از چندین جزء کلیدی تشکیل شده است: مکانیسم های عملیاتی، کنتاکت ها، دستگاه های حفاظتی (مانند جریان اضافه، رهاسازی حرارتی و آزادسازی ولتاژ کم) و سیستم های خاموش کننده قوس.

مکانیسم عملکرد می تواند به صورت دستی یا الکتریکی فعال شود. پس از فعال شدن، مکانیزم آزادسازی آزاد، تماس اصلی را در جای خود قفل می کند. جریان اضافه و حرارتی به صورت سری به مدار اصلی متصل می شوند، در حالی که آزادسازی ولتاژ کم به موازات منبع تغذیه متصل می شود.

در صورت اتصال کوتاه یا اضافه بار شدید، سیم پیچ آزاد کننده اضافه جریان یک میدان مغناطیسی ایجاد می کند که آرمیچر را حرکت می دهد و مکانیزم آزادسازی آزاد را فعال می کند و باعث باز شدن تماس اصلی می شود. برای شرایط اضافه بار، نوار دو فلزی رهاسازی حرارتی گرم می شود، خم می شود و مکانیسم آزادسازی آزاد را فعال می کند. اگر شرایط کم ولتاژ وجود داشته باشد، آرمیچر رهاسازی کم ولتاژ جدا می شود، که مکانیسم آزادسازی آزاد را نیز فعال می کند.

CNKA 2 pole 63a ac mcb جزئیات

CNKA 2 pole 63a ac mcb ابعاد و سیم کشی
