CNKA، که در سال 2008 تأسیس شد، دارای یک دهه تخصص در ساخت قطع کننده های مدار قالبی (Molded Case Circuit Breaker DC Mccb) است. ما با مدیریت دقیق برنامه های تولید خود متعهد به تحویل دقیق هستیم. قبل از بسته بندی، ما یک گزارش تولید دقیق ارائه می دهیم تا شما را از پیشرفت مطلع کنیم. علاوه بر این، پس از ارسال، ما به سرعت به شما اطلاع می دهیم و عکس های سفارش شما را ارائه می دهیم.
تامین کنندگان چین CNKA قطع کننده های مدار قالبی فله ای (DC MCCB) را ارائه می دهد که برای مدارهای شبکه برق DC مناسب هستند، با محدوده ولتاژ نامی از DC250V تا DC1000V و جریان نامی از 10A تا 1250A. این MCCB ها حفاظت با تأخیر طولانی اضافه بار و حفاظت لحظه ای اتصال کوتاه را ارائه می دهند که آنها را برای توزیع انرژی الکتریکی و محافظت از خطوط و تجهیزات برق در برابر اضافه بار، اتصال کوتاه و سایر خطاها ایده آل می کند. بدنه قطع کننده مدار از مواد پلاستیکی بادوام ساخته شده است.
پارامتر قطع کننده مدار dc mccb قالب بندی شده CNKA (مشخصات)
داده های تکنیکی
تایپ کنید
YTTM1-125/PV2
YTTM1-250/PV2
YTTM1-400
YTTM1-630
قطب
2P
حداکثر جریان دارای امتیاز
125A
250A
400A
630A
ویژگی های الکتریکی
ولتاژ کاری نامی
اوه
500 ولت DC
جریان رتبه بندی شده
در یک)
63A,80A,100A,125A
125A,160A,200A,250A
315A
500A
ولتاژ عایق نامی
رابط کاربری
550VDC
350A
630A
ولتاژ ضربه ای نامی
اومپ
8 کیلو ولت
400A
1Min فرکانس قدرت تحمل ولتاژ
3.8 کیلو ولت
ظرفیت شکست نهایی
ICU
15 کیلو آمپر
20 کیلو آمپر
25 کیلو آمپر
35 کیلو آمپر
ظرفیت RunBreaking
ICS
15 کیلو آمپر
20 کیلو آمپر
25 کیلو آمپر
35 کیلو آمپر
حفاظت
نوع مغناطیسی حرارتی
نوع پرتاب
کنترل و نشانه
اختیاری
راهنمای کنترل
مستقیم (RHD)
به عنوان یک گزینه
164.5 × 79.5 × 118 میلی متر
تمدید شده (ERH)
اختیاری
مد مد
اختیاری
انتشار شنت (SHT)
اختیاری
انتشار کمکی
آره
پوشش انتهایی ترمینال
آره
موانع بین فازی
عمر سرویس/عملیات چرخه
مکانیکی
10000
برقی
2000
اندازه (L×W×H)
150.5×64.5×119 میلی متر
حفاظت از ورود
IP40 همه طرفین، پایانه اتصال IP20
محیط نصب
رعایت کنید
IEC60947-2/GB14048.2
دمای ذخیره سازی
-40℃~+85℃
CNKA قالب گیری مدار شکن dc mccb ویژگی
1. مکانیسم عملکرد دارای عملکردهای بسته شدن سریع و شکستن سریع است.
2. در سیستم خاموش کردن قوس تماسی، کنتاکتهای پویا و استاتیک از اصل هادیهای موازی استفاده میکنند. کنتاکت های استاتیک به شکل H هستند و برای دفع طراحی شده اند و باعث شکستن سریع در جریان بالا می شوند. قطعات ساخته شده از مواد مقاوم در برابر قوس بالا در اطراف کنتاکت های پویا و استاتیک نصب می شوند تا خاموش شدن سریع قوس را تسهیل کنند.
3. ساختار فشرده و حجم کم است.
4. مدلهای مختلف، از جمله مغناطیسی حرارتی، جریان نشتی، DC، و انواع هوشمند، ابعاد کلی یکسانی دارند.
5. لوازم جانبی را می توان به طور مستقل نصب کرد و به کاربران این امکان را می دهد که به راحتی درپوش لوازم جانبی را برای نصب یا تعویض آن باز کنند.
6. بین دو قطع کننده مدار می توان قفل مکانیکی و الکتریکی را نصب کرد.
7. این عملیات با فلاش اوور صفر یا کوتاه ایمن و قابل اعتماد است.
8. استفاده آسان، امکان نصب در محل توسط کاربران.

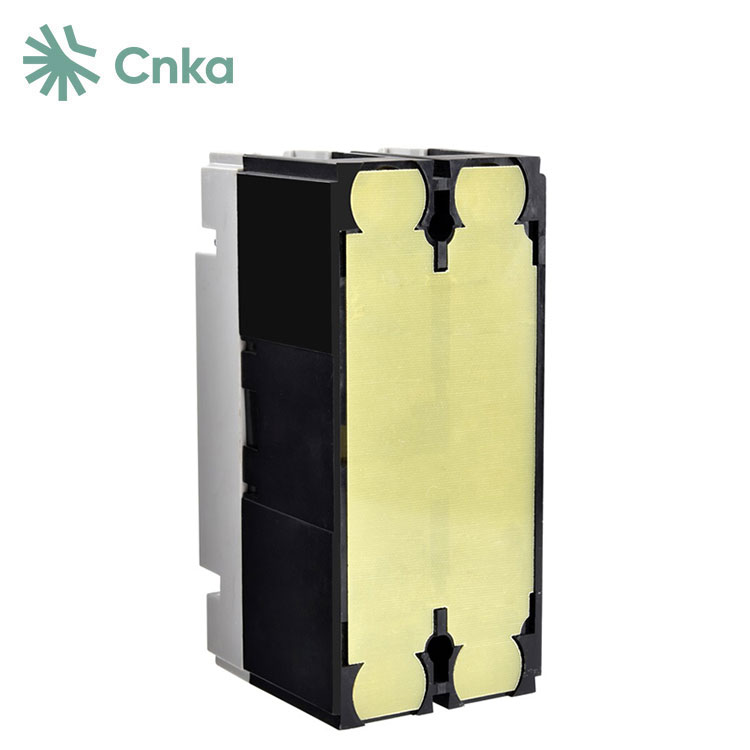

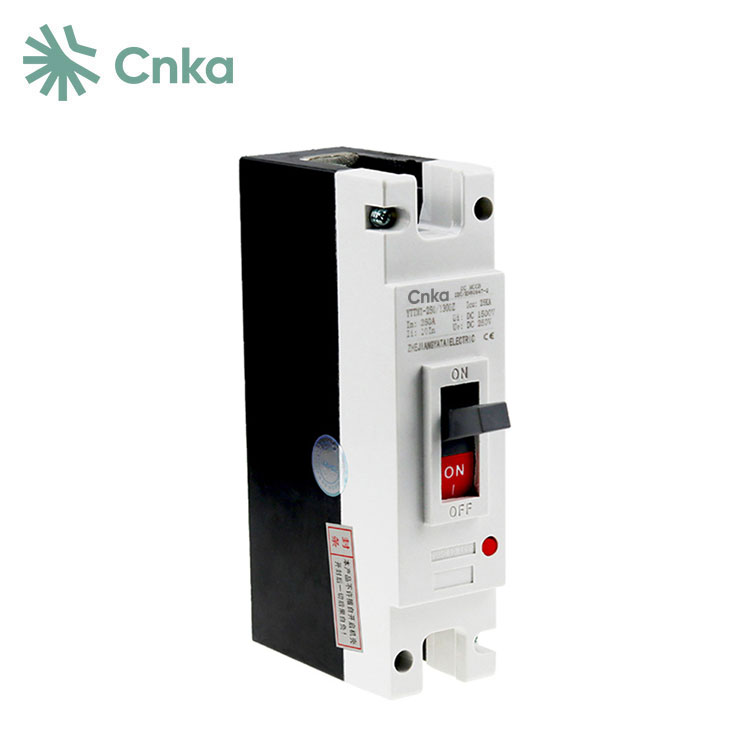

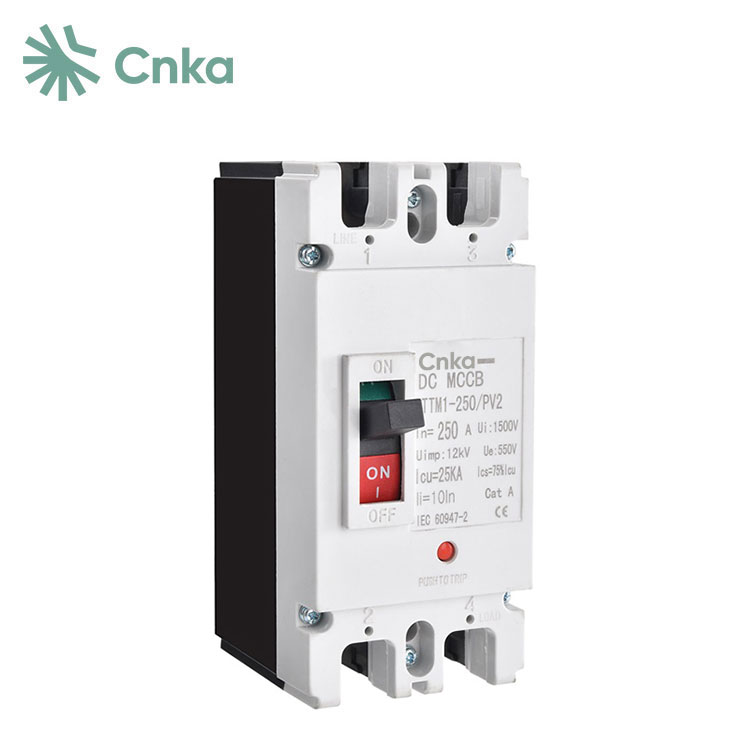

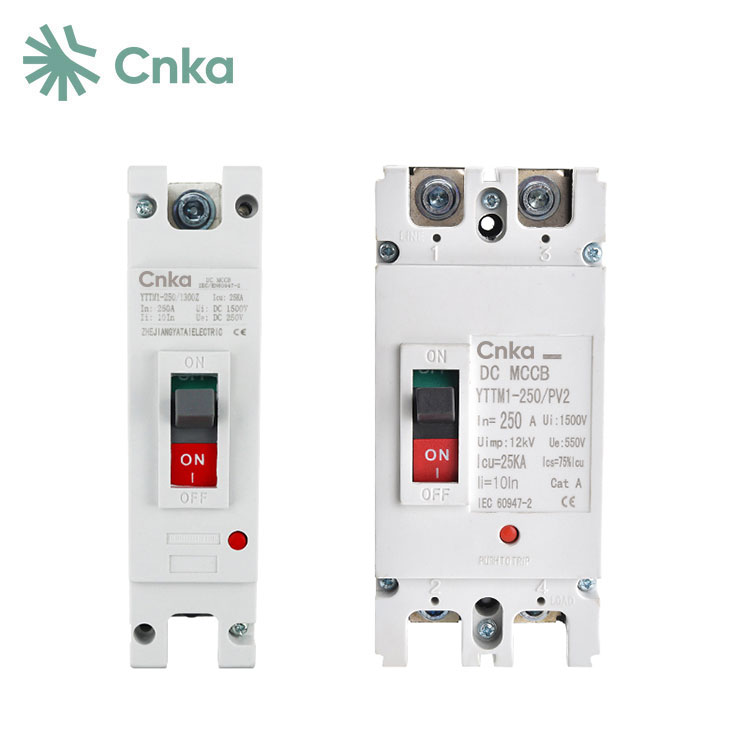

CNKA قالب گیری مدار شکن dc mccb جزئیات
مدار شکن dc mccb قالب بندی شده CNKA ابعاد و سیم کشی
CNKA قالب گیری مدار شکن dc mccb برنامه
کلیدهای مدار DC قالبی برای مدارهای شبکه برق DC با ولتاژ نامی از DC250V تا DC1000V و جریان نامی از 10A تا 1250A ایده آل هستند. این کلیدهای مدار دارای مکانیزم عملیاتی هستند که به سرعت به عملکردهای بسته شدن و قطع شدن دست می یابد. ساختار جمع و جور و حجم کم آنها استفاده از آنها را بسیار راحت کرده است.
تگ های داغ: مدار شکن کیس قالبی DC Mccb، چین، سازنده، تامین کننده، کارخانه
