تفاوت بین شکن های DC و AC

تفاوت بین شکن های DC و AC

قطع کننده های مدار طراحی شده برای جریان مستقیم جریان (DC) و سیستم های متناوب جریان (AC) به دلیل رفتارهای الکتریکی منحصر به فرد در هر نوع جریان ، تفاوت قابل توجهی دارند. در زیر یک مقایسه دقیق:

1. رفتار فعلی و چالش های انقراض قوس

ویژگی های فعلی AC:

جهت متناوب به صورت دوره ای (50Hz یا 60Hz).

به طور طبیعی از صفر 100-120 بار در ثانیه عبور می کند و باعث ایجاد وقفه در قوس می شود.

شکن های استاندارد برای خاموش کردن قوس به طور موثر به این صفر متکی هستند.

ویژگی های فعلی DC: به طور مداوم بدون عبور صفر در یک جهت جریان می یابد.

قوس زدن پایدار و سخت تر برای خاموش کردن است و به مکانیسم های سرکوب قوی تری نیاز دارد.

طرح های تخصصی (به عنوان مثال ، انفجارهای مغناطیسی ، قوس های قوس یا هوای اجباری) برای شکستن جریان مورد نیاز است.

2. ولتاژ و رتبه بندی های فعلی

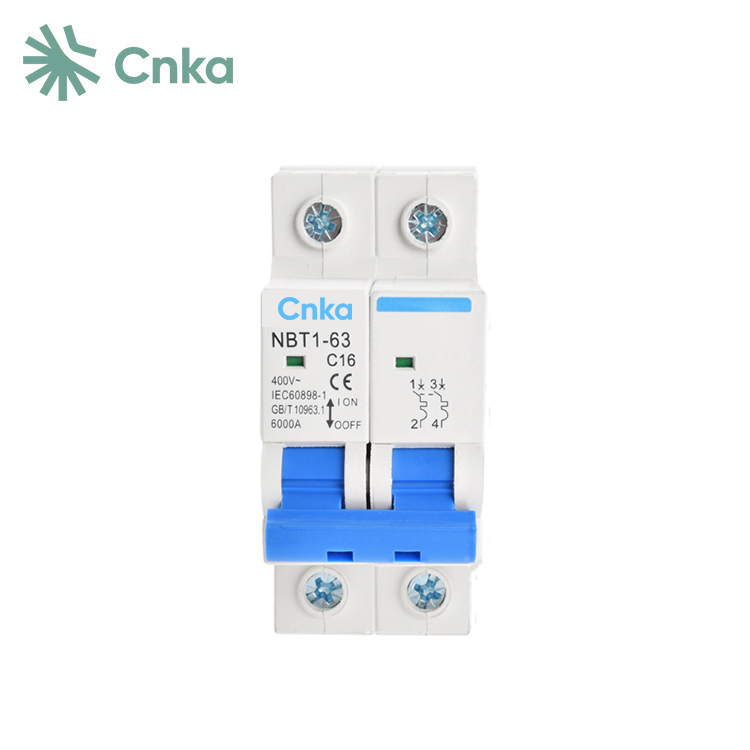

AC Breakers:

به طور معمول برای ولتاژ RMS (به عنوان مثال ، 120V ، 240V ، 480V) رتبه بندی می شود.

مشترک در توزیع انرژی خانگی ، تجاری و صنعتی.

ظرفیت شکستن معمولاً از چند آمپر تا چند صد آمپر متغیر است.

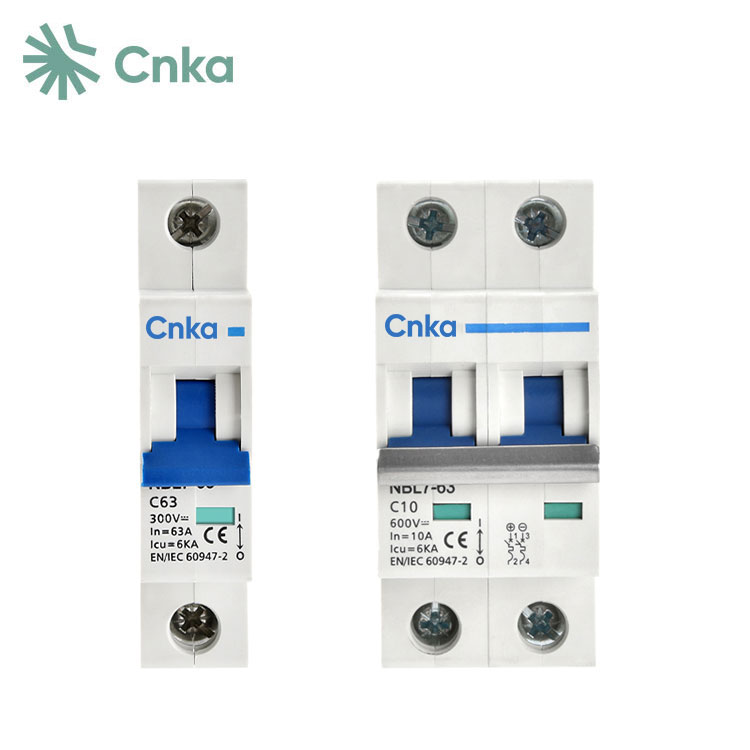

DC Breakers:

برای ولتاژ DC ثابت (به عنوان مثال ، 12V ، 24V ، 48V ، تا 1000 ولت در برخی موارد) رتبه بندی شده است.

در سیستم های انرژی خورشیدی ، بانک های باتری ، وسایل نقلیه برقی و مخابرات استفاده می شود.

به دلیل قوس پایدار ، اغلب به ظرفیت قطع بالاتر (دامنه KA) نیاز دارند.

3. طراحی و ساخت داخلی

AC Breakers:

از سرکوب قوس ساده تر استفاده کنید (به عنوان مثال ، انفجار هوا ، مکانیسم های سفر مغناطیسی حرارتی).

انواع متداول: MCB (قطع کننده مدار مینیاتور) ، MCCB (مورد قالب) ، ACB (قطع کننده مدار هوا).

DC Breakers:

ساخته شده با مخاطبین تقویت شده و قوس های پیشرفته برای رسیدگی به قوس های طولانی.

برخی از آنها حساس به قطبیت هستند (باید به درستی سیم کشی شوند).

از شکن های DC دو طرفه در سیستمهایی مانند پانل های خورشیدی استفاده می شود که جریان آن می تواند معکوس شود.

4. برنامه ها و ملاحظات ایمنی

AC Breakers:

در سیم کشی منزل ، ماشین های صنعتی و شبکه های برق یافت می شود.

برای مدارهای DC مناسب نیست - استفاده از آنها می تواند باعث عدم سفر یا قوس های خطرناک شود.

DC Breakers:

برای سیستم های انرژی تجدید پذیر ، شارژ EV و میکروگریدهای DC ضروری است.

برخی از شکن های هیبریدی برای هر دو AC/DC کار می کنند ، اما بیشتر آنها از کاربردهای خاص استفاده می کنند.

آیا می توان آنها را عوض کرد؟

هرگز از یک شکن AC برای DC استفاده نکنید مگر اینکه صریحاً برای هر دو امتیاز داشته باشد.

DC Breakers ممکن است برای AC کار کند اما برای آن بهینه نشده است.

پایان

تفاوت های اصلی ناشی از روشهای انقراض قوس ، ولتاژ/جریان فعلی و ساخت و ساز است. شکن های DC برای مدیریت جریان مداوم سخت تر ساخته شده اند ، در حالی که AC Breakers برای وقفه آسان تر از صفر عبور می کند. همیشه نوع صحیح را برای ایمنی و قابلیت اطمینان انتخاب کنید.

آیا توصیه هایی را برای یک مورد استفاده خاص دوست دارید؟
