محافظ برق خورشیدی عمده فروشی CNKA چین تحت آزمایشات اولیه و ثانویه قرار می گیرد. آزمایش اولیه شامل انجام آزمایش‌ها بر اساس جریان تخلیه نامی در: ولتاژ کاری پالس 1.2/50 و حداکثر جریان پالس Iimp مشخص شده در مشخصات است. آزمایش ثانویه بر اساس نتایج آزمایش اولیه است و شامل آزمایش با حداکثر جریان پالس Iimp مشخص شده در مشخصات است. محافظ‌های سرج T1 و T2 اصطلاحات عمومی هستند که برای محافظ‌های ولتاژ طراحی شده بر اساس این تست‌های ضربه اولیه و ثانویه استفاده می‌شوند.
|

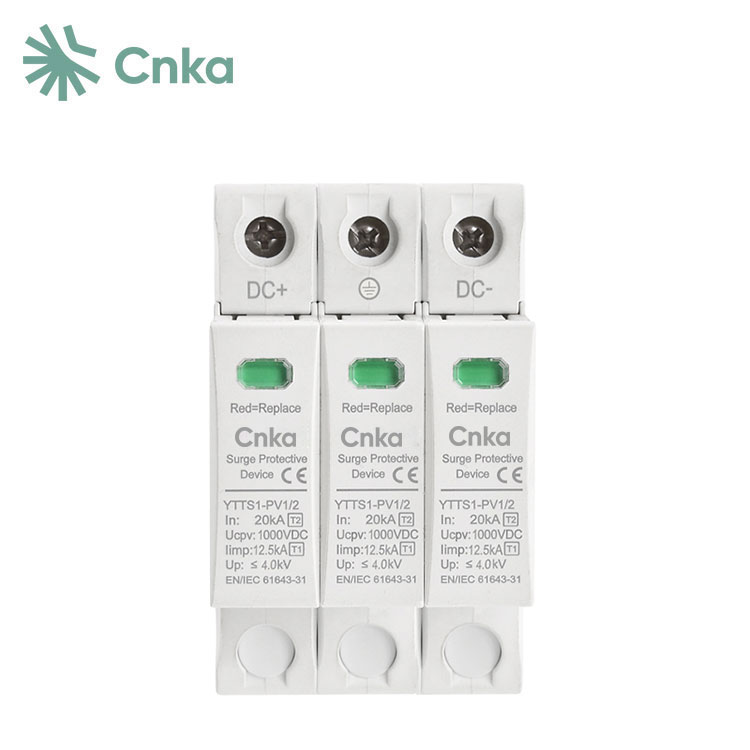

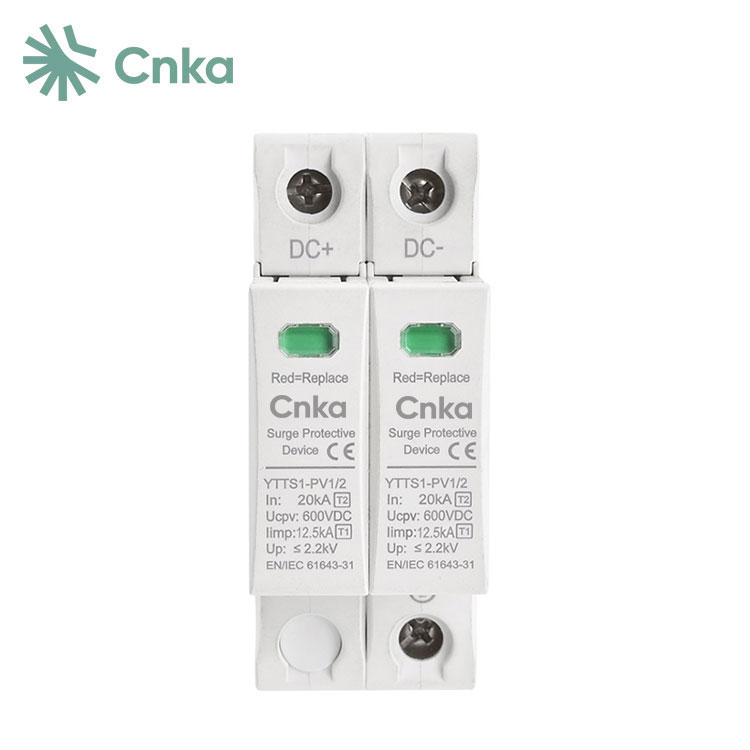

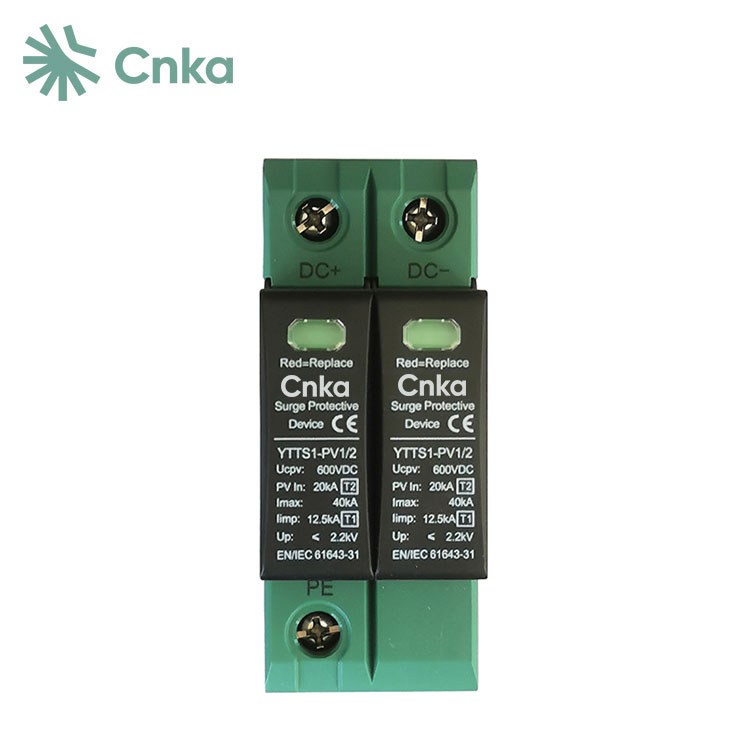

نمونه محصول |
YTTS1-PV1/2 |
|
|
قطب |
2P |
3P |
|
فرکانس رتبه بندی شده |
یک پورت |
|
|
دسته SPD |
نوع ترکیبی |
|
|
دسته تست |
آزمون کلاس I+ll |
|
|
رنگ |
سفید |
|
|
حداکثر پیوسته |
600VDC |
1000VDC |
|
حفاظت از ولتاژ |
≤2.2 کیلو ولت |
≤4.0 کیلو ولت |
|
تخلیه اسمی |
20 کیلو آمپر |
20 کیلو آمپر |
|
حداکثر تخلیه |
40 کیلو آمپر |
40 کیلو آمپر |
|
لنگی جریان ضربه ای |
12.5 کیلو آمپر |
12.5 کیلو آمپر |
|
زمان پاسخ tA |
≤25 ثانیه |
|
|
اندازه |
36x90x80 54x90x80 |
|
|
نشانه شکست |
سبز: قرمز معمولی: شکست |
|
|
سطح مقطع سیم |
6 ~ 25 میلی متر مربع |
|
|
روش نصب |
ریل استاندارد 35 میلی متری |
|
|
محیط کار |
-40℃~+85℃ |
|
|
مواد روکش |
پلاستیک |
|
|
سطح حفاظت |
IP20 |
|
|
استاندارد اجرایی |
IEC 61643-31 |
|
1. می‌توان آن را به طور گسترده در سناریوهای مختلف نصب استفاده کرد.
2. مناسب برای نصب در مناطق زیر پارتیشن سیستم LPZ0B، می‌توان آن را روی کابینت‌های پنج سیم سه فاز در پروژه‌های ساختمانی از بیرون به داخل نصب کرد تا تداخل جریان‌های صاعقه را کاهش دهد. همچنین می توان آن را در نزدیکی دستگاه ها برای محدود کردن ولتاژ نصب کرد.
3. سطح حفاظتی ولتاژ پایین را تضمین می‌کند و از نشت مداوم جریان جلوگیری می‌کند.
س: چگونه یک DC SPD برای منظومه شمسی خود انتخاب کنم؟
پاسخ: برای انتخاب مدل SPD مناسب برای سیستم PV خود، مهم است که عوامل زیر را در نظر بگیرید: دمایی که SPD در آن کار می کند، ولتاژ سیستم، درجه اتصال کوتاه SPD، شکل موج باید در برابر و حداقل جریان تخلیه مورد نیاز SPD محافظت شود.
س: آیا برای خورشیدی به SPD نیاز دارید؟
A: برای محافظت از خانه در برابر نوسانات گذرا در یک سیستم برق خورشیدی مسکونی مجهز به میکرواینورترها و کابل‌های DC کوتاه اما کابل‌های AC طولانی‌تر، توصیه می‌شود دستگاه‌های محافظ برق را در جعبه ترکیبی نصب کنید.
س: SPD در منظومه شمسی چیست؟
A: دستگاه‌های حفاظتی CHYT Surge Protective Devices (SPDs) معمولاً در سیستم‌های انرژی خورشیدی، به‌ویژه در سیستم‌های فتوولتائیک (PV) یا DC برای محافظت در برابر نوسانات الکتریکی و میخ‌ها استفاده می‌شوند. این موج ها می تواند ناشی از عوامل مختلفی از جمله صاعقه باشد. SPD ها یک سپر قابل اعتماد در برابر چنین اغتشاشات مضر الکتریکی ارائه می دهند و عملکرد روان و طول عمر سیستم انرژی خورشیدی را تضمین می کنند.
