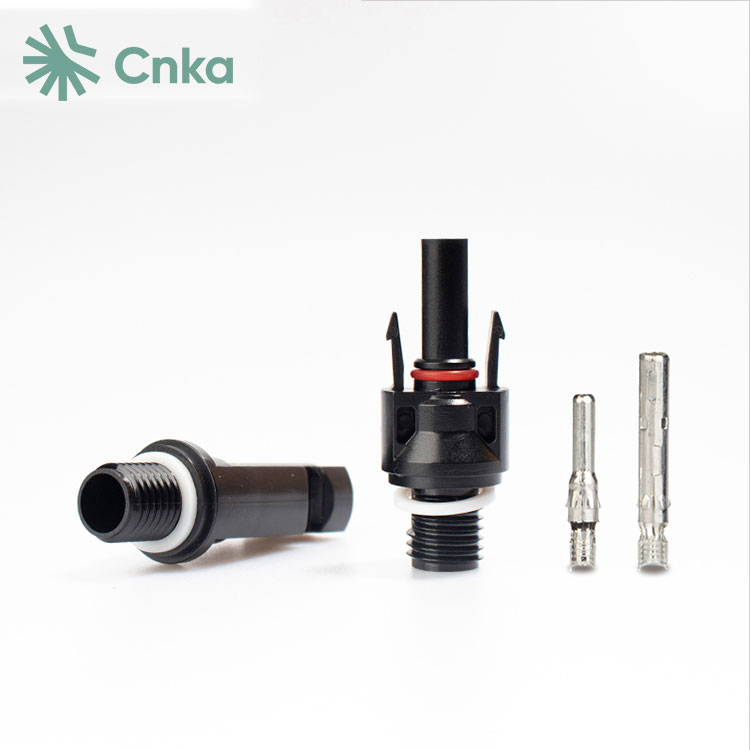

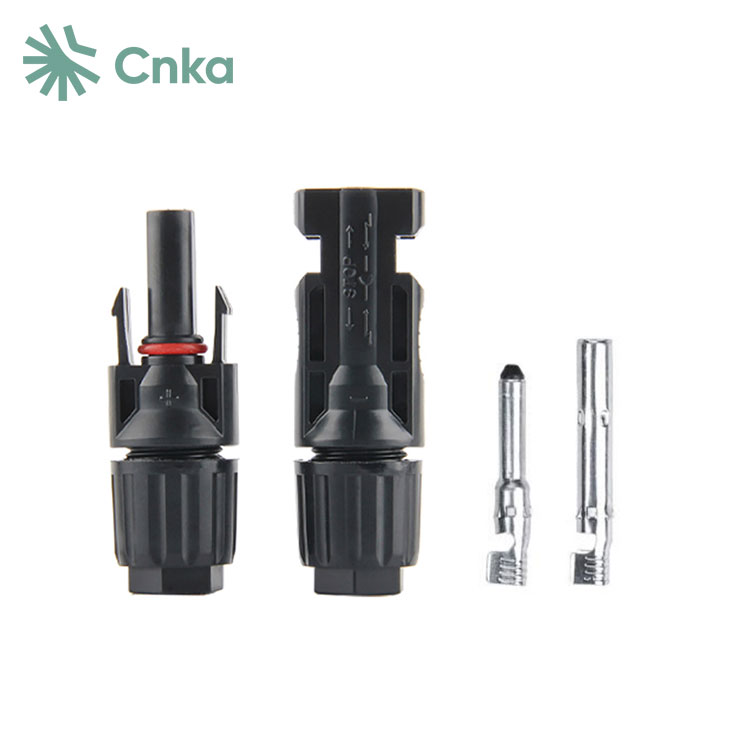

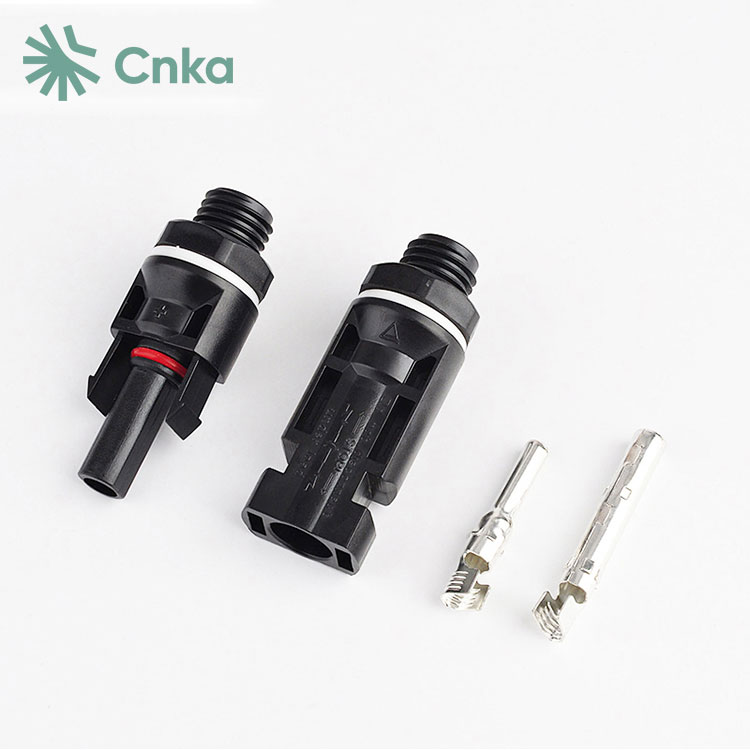

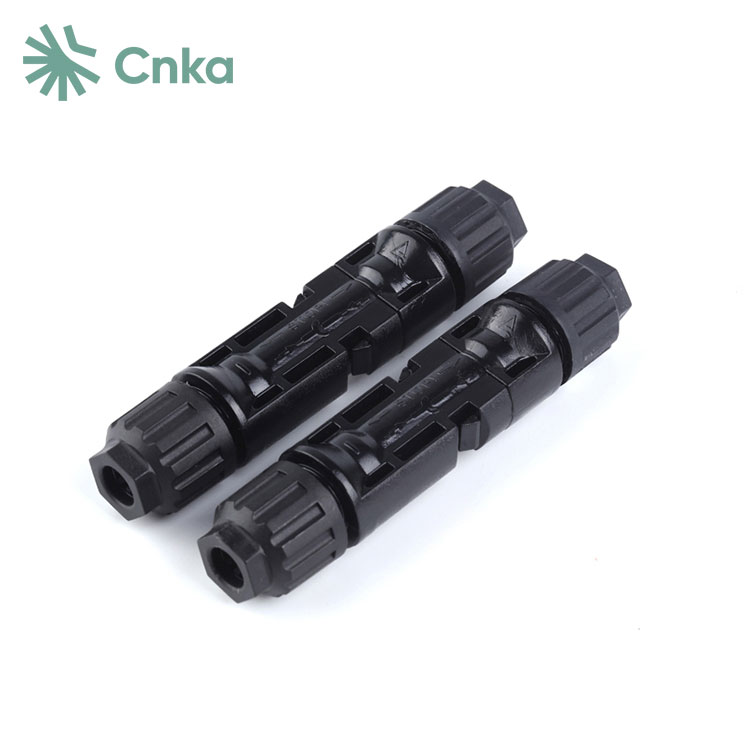

در نیروگاه‌های فتوولتائیک، اجزای متعددی باید متمرکز شوند تا انرژی الکتریکی جمع‌آوری شود و سپس برای تبدیل به اینورترها وارد شود، که به شدت به کابل‌ها و کانکتورهای خورشیدی مرد و زن متکی است. کانکتورهای خورشیدی نر و ماده ارزان قیمت کارخانه CNKA در سیستم های تولید برق فتوولتائیک ضروری است. آنها اجزای کلیدی مانند ماژول های مختلف، جعبه های ترکیبی، کنترلرها و اینورترها را به هم متصل می کنند. این کانکتورها برای بهره برداری و نگهداری کل پروژه فتوولتائیک جدایی ناپذیر هستند و اتصال موفقیت آمیز نیروگاه را تضمین می کنند.
|
سیستم اتصال دهنده |
φ4mm |
|
ولتاژ نامی |
1000 ولت DCIEC)1 |
|
جریان نامی |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
ولتاژ تست |
6 کیلو ولت 50 هرتز، 1 دقیقه) |
|
محدوده دمای محیط |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
دمای محدود کننده بالا |
+105 ℃IEC) |
|
مواد تماس |
مس، قلع اندود |
|
مواد عایق |
PC/PPO |
|
درجه حفاظت، جفت |
IP67 |
|
بی جفت |
IP2X |
|
مقاومت تماس کانکتورهای دوشاخه |
0.5mΩ |
|
کلاس شعله |
UL94-VO |
|
کلاس ایمنی |
Ⅱ |
|
سیستم قفل |
Snap-in |
|
تست اسپری مه نمک، درجه شدت 5 |
IEC60068-2-52 |
قبل از سال 1996، هیچ اتصال دهنده فتوولتائیک تخصصی در دسترس نبود. کابل های فتوولتائیک با استفاده از پایانه های پیچی جهانی یا اتصالات اتصال، عایق بندی شده با نوار متصل شدند. در سال 1996، در پاسخ به محیط برنامه و تقاضاهای بازار، نوع جدیدی از کانکتور پلاگین به نام MC3 ظاهر شد که نشان دهنده معرفی کانکتور فتوولتائیک واقعی است. در سال 2002، MC4 توسعه یافت و کانکتورهای فتوولتائیک را با قابلیت "plug and play" باز تعریف کرد. MC4 از پلاستیک سخت (PC/PA) برای عایق استفاده می‌کند که مونتاژ و نصب آن را در محل آسان‌تر می‌کند. پس از معرفی، MC4 به سرعت در بازار به رسمیت شناخته شد و به تدریج به استاندارد اتصالات فتوولتائیک تبدیل شد.
در سیستم‌های فتوولتائیک، کانکتورها، اگرچه به نسبت کوچک هستند، به طور گسترده در بسیاری از اتصالات استفاده می‌شوند. بسیاری از کارگران ساختمانی ممکن است اتصالات را به طور کامل درک نکنند، که می تواند منجر به خرابی تجهیزات شود. در سمت DC یک سیستم فتوولتائیک، ولتاژ معمولا بین 600-1000 ولت است. اتصالات ضعیف یا ضعیف در ماژول های فتوولتائیک به راحتی می تواند باعث ایجاد قوس DC شود. این قوس می تواند منجر به افزایش چشمگیر دما در ناحیه تماس شود، با قوس مداوم که به طور بالقوه به دمای 1000-3000 درجه سانتیگراد می رسد. این دمای بالا می تواند باعث کربن شدن دستگاه های اطراف و در نتیجه منفجر شدن فیوزها و کابل ها یا در موارد شدید آسیب به تجهیزات و آتش سوزی شود.
بنابراین، علیرغم اندازه کوچک، اتصالات برای ایمنی بسیار مهم هستند. انتخاب کانکتورهای فتوولتائیک با کیفیت بالا برای اطمینان از قابلیت اطمینان و ایمنی سیستم ضروری است.
