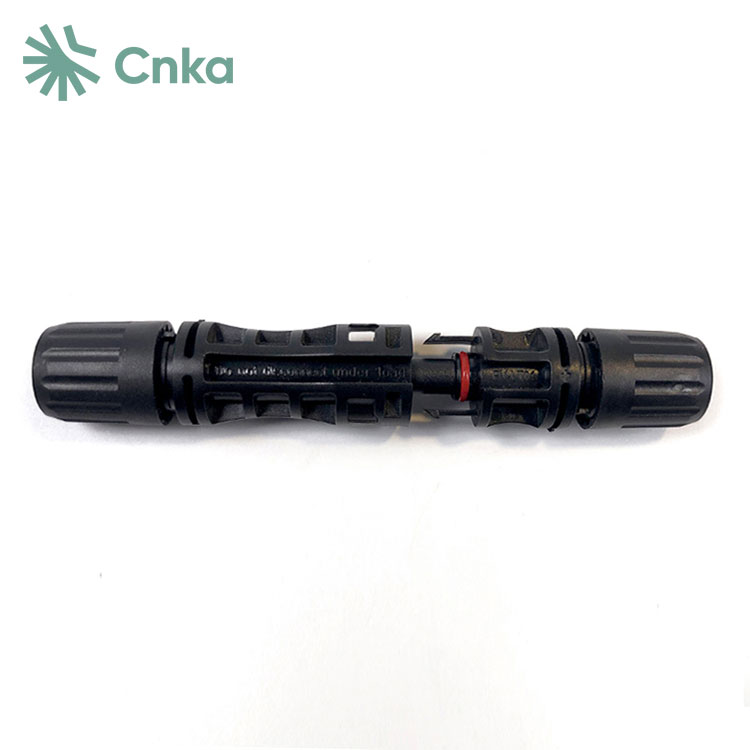

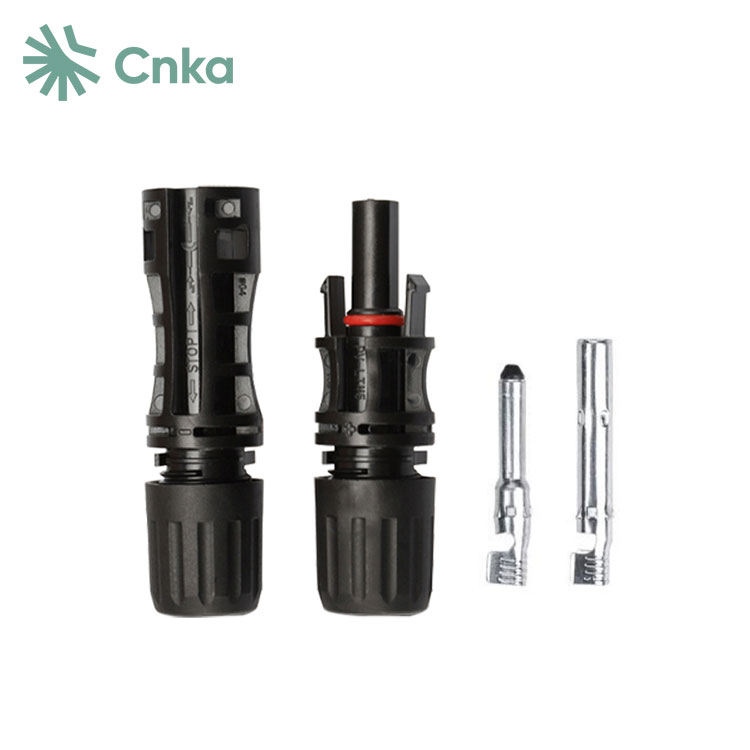

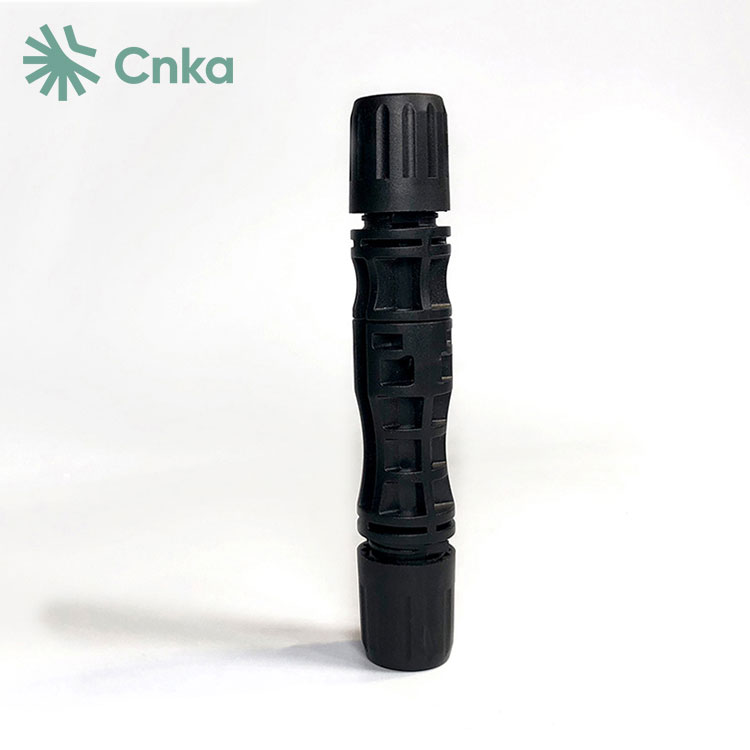

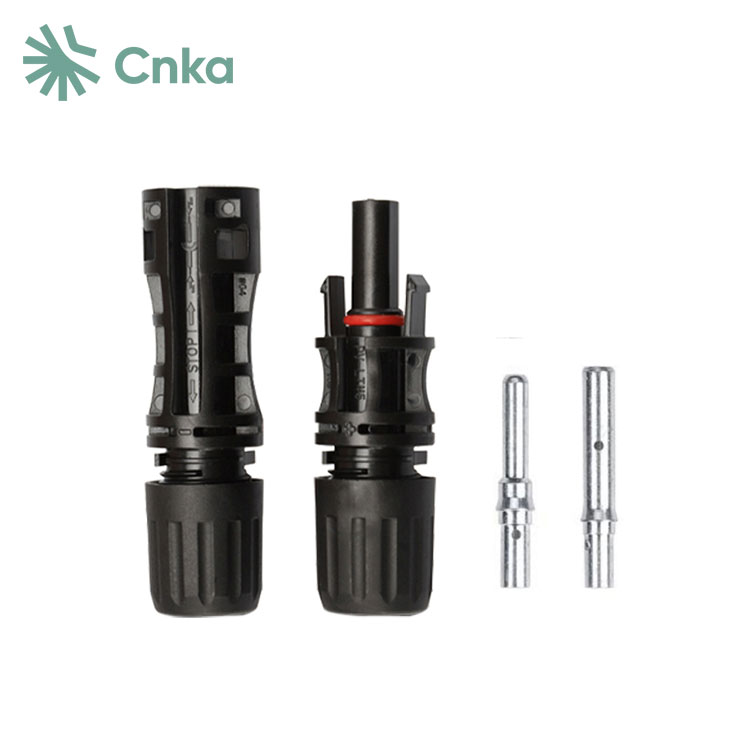

چینی تامین کنندگان CNKA کانکتورهای کابل پانل خورشیدی ساخت چین را ارائه می دهد که کاملاً با سیستم های فتوولتائیک 1500 ولت سازگار است. این کانکتورها به دو قسمت انتهای خط و انتهای برد تقسیم می شوند. به طور معمول، هنگامی که به کانکتورهای کابل پانل خورشیدی اشاره می کنیم، منظور کانکتورهای انتهای خط است. آنها از قطعات فلزی و قطعات عایق تشکیل شده اند. عبارت MC مخفف Multi-Contact است، در حالی که عدد 4 اندازه قطر هسته فلزی را نشان می دهد.
|
سیستم اتصال دهنده |
φ4mm |
|
ولتاژ نامی |
1000 ولت DCIEC)1 |
|
جریان نامی |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
ولتاژ تست |
6 کیلو ولت 50 هرتز، 1 دقیقه) |
|
محدوده دمای محیط |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
دمای محدود کننده بالا |
+105 ℃IEC) |
|
مواد تماس |
مس، قلع اندود |
|
مواد عایق |
PC/PPO |
|
درجه حفاظت، جفت |
IP67 |
|
بی جفت |
IP2X |
|
مقاومت تماس کانکتورهای دوشاخه |
0.5mΩ |
|
کلاس شعله |
UL94-VO |
|
کلاس ایمنی |
Ⅱ |
|
سیستم قفل |
Snap-in |
|
تست اسپری مه نمک، درجه شدت 5 |
IEC60068-2-52 |
1 کانکتورهای فتوولتائیک باید رسانایی عالی را با مقاومت تماسی بیش از 0.35 میلی اهم تضمین کنند.
2 آنها باید ایمنی کافی برای محافظت از اجزای سلول خورشیدی داشته باشند. با توجه به محیط‌ها و آب و هوای اغلب سخت که تجهیزات انرژی خورشیدی در آن کار می‌کنند، کانکتورها باید ضد آب، مقاوم در برابر دمای بالا، ضد خوردگی و عایق بالایی باشند. آنها باید به سطح حفاظت IP68 دست یابند.
3 ساختار کانکتورهای خورشیدی باید محکم و قابل اعتماد باشد، با کانکتورهای نر و ماده که اگر به درستی وارد شوند، باید نیروی اتصال حداقل 80 نیوتن از خود نشان دهند. برای کابل 4 میلی متر مربع، کانکتور MC4 نباید از حداکثر دمای 105 درجه سانتی گراد تجاوز کند در حالی که جریان 39 آمپر را حمل می کند. کانکتور MC4/H4، یک کانکتور تک هسته ای نر و ماده، مزایایی مانند آب بندی عالی، جاگذاری راحت و سهولت نگهداری و تعمیر را ارائه می دهد.
هنگام انتخاب دوشاخه، بسیار مهم است که بر کیفیت محصول تمرکز کنید، از جمله اندازه و ضخامت مواد هادی فلزی داخلی، خاصیت ارتجاعی آن، و پوشش آن برای اطمینان از اینکه می تواند جریان های بزرگ را تحمل کند و تماس خوبی را حفظ کند. پوسته پلاستیکی دوشاخه باید دارای سطح صاف و بدون ترک باشد و سطح رابط باید به خوبی مهر و موم شده باشد. در حین نصب، از قرار دادن کانکتورهای قطعات در معرض نور خورشید و باران برای جلوگیری از پیری، خوردگی داخلی، افزایش مقاومت در برابر تماس و احتراق احتمالی که همگی می توانند کارایی سیستم را کاهش دهند یا خطر آتش سوزی ایجاد کنند، خودداری کنید.
نصب و پرس کردن کانکتورهای فتوولتائیک بسیار مهم است. باید از ابزارهای حرفه ای چین استفاده شود و کارکنان تاسیسات مهندسی باید قبل از شروع ساخت و ساز در نیروگاه های فتوولتائیک آموزش مناسبی در مورد عملیات چین دادن دریافت کنند.
