چکیده: A جعبه ترکیبی PVبا ادغام چند خروجی رشته فتوولتائیک در یک خروجی، نقش مهمی در سیستم های انرژی خورشیدی ایفا می کند. این مقاله توضیح می دهد که چگونه کار می کند، چرا ضروری است، و چگونه به چالش های رایج مانند خطرات ایمنی، پیچیدگی تعمیر و نگهداری و ناکارآمدی سیستم رسیدگی می کند. ساختار دقیق، پارامترهای فنی و راهنمای انتخاب عملی برای کمک به تصمیم گیرندگان در بهینه سازی تاسیسات خورشیدی ارائه شده است.

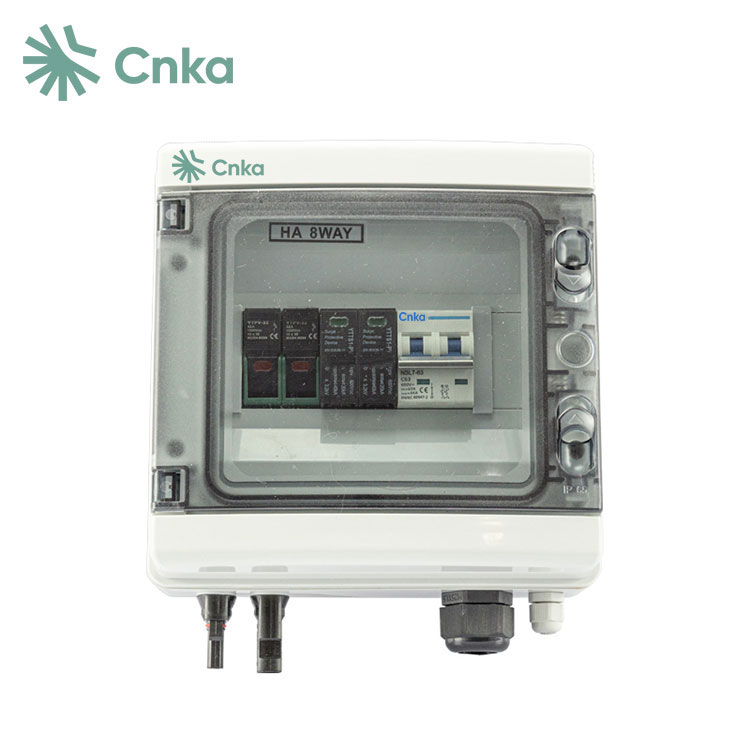

در سیستمهای فتوولتائیک مدرن، رشتههای پنل خورشیدی متعدد برق جریان مستقیم (DC) تولید میکنند. مدیریت کارآمد این خروجی ها برای عملکرد و ایمنی سیستم بسیار مهم است. یک PV Combiner Box به عنوان یک واحد متمرکز عمل می کند که خروجی های رشته های متعدد را در یک خروجی DC جمع آوری و ترکیب می کند.
بدون این دستگاه، سیم کشی سیستم پیچیده می شود و خطر خطا، ناکارآمدی و چالش های تعمیر و نگهداری را افزایش می دهد. یک جعبه ترکیبی که به خوبی طراحی شده است، معماری سیستم را ساده کرده و قابلیت اطمینان را افزایش می دهد.
جعبه ترکیبی PV با تجمیع ورودی های DC از چندین رشته فتوولتائیک عمل می کند. هر رشته به یک ترمینال ورودی مجهز به قطعات محافظ مانند فیوز یا قطع کننده مدار متصل است.
این یکپارچه سازی تعداد کابل های اجرا شده به اینورتر را کاهش می دهد و نظارت بر سیستم را ساده می کند.
یک جعبه ترکیبی PV استاندارد شامل چندین جزء حیاتی است:
| جزء | تابع |
| فیوز DC | از هر رشته در برابر جریان اضافه محافظت می کند |
| مدار شکن DC | قطع و حفاظت دستی را فراهم می کند |
| دستگاه حفاظت از نوسانات (SPD) | در برابر صاعقه و نوسانات ولتاژ محافظت می کند |
| باسبار | خروجی های الکتریکی از چندین ورودی را ترکیب می کند |
| محوطه | از اجزای داخلی در برابر عوامل محیطی محافظت می کند |
مدلهای پیشرفته همچنین ممکن است شامل ماژولهای نظارتی باشند که دادههای عملکرد زمان واقعی را برای هر رشته ارائه میکنند.
ادغام جعبه ترکیبی PV در یک سیستم خورشیدی چندین مزیت عملیاتی و اقتصادی دارد:
هنگام ارزیابی جعبه ترکیبی PV، پارامترهای زیر ضروری است:
| پارامتر | توضیحات |
| حداکثر ولتاژ ورودی | به طور معمول 600 ولت، 1000 ولت یا 1500 ولت DC |
| تعداد رشته های ورودی | از 4 تا 24 یا بیشتر متغیر است |
| جریان خروجی | بستگی به ظرفیت سیستم دارد |
| سطح حفاظت | IP65 یا بالاتر برای استفاده در فضای باز |
| دمای عملیاتی | -25 درجه سانتی گراد تا +60 درجه سانتی گراد یا محدوده وسیع تر |
| عملکرد نظارت | اکتساب داده از راه دور اختیاری |
1. سیستم های سیم کشی پیچیده
تاسیسات خورشیدی در مقیاس بزرگ اغلب شامل ده ها رشته است که منجر به سیم کشی پیچیده می شود. جعبه ترکیبی اتصالات را یکپارچه می کند و خطاهای نصب را کاهش می دهد.
2. تشخیص خطای دشوار
بدون نظارت متمرکز، شناسایی رشته های معیوب زمان بر است. جعبه های ترکیبی مدرن، نظارت در سطح رشته را برای تشخیص سریع فراهم می کنند.
3. خطرات ایمنی
جریان بیش از حد، صاعقه و شکست عایق خطراتی را به همراه دارد. دستگاه های حفاظتی یکپارچه این خطرات را به طور موثر کاهش می دهند.
4. هزینه های نگهداری بالا
سیستم های غیرمتمرکز به نیروی کار بیشتری برای بازرسی نیاز دارند. جعبه ترکیبی تعمیر و نگهداری را ساده می کند و هزینه های عملیاتی را کاهش می دهد.
انتخاب مدل مناسب مستلزم بررسی دقیق نیازهای سیستم است:
CNKA طیف وسیعی از راه حل های PV Combiner Box را ارائه می دهد که برای رفع نیازهای کاربردی مختلف، از تاسیسات مسکونی گرفته تا مزارع خورشیدی در مقیاس بزرگ طراحی شده اند.
نصب و نگهداری مناسب عملکرد مطلوب را تضمین می کند:
تعمیر و نگهداری معمول به افزایش طول عمر تجهیزات کمک می کند و عملکرد مداوم را تضمین می کند.
Q1: وظیفه اصلی یک جعبه ترکیبی PV چیست؟
پاسخ: چندین خروجی رشته خورشیدی را در یک خروجی واحد DC ترکیب می کند و در عین حال محافظت و نظارت را ارائه می دهد.
Q2: آیا جعبه ترکیبی PV برای سیستم های کوچک ضروری است؟
پاسخ: برای سیستم های کوچک با رشته های کم، ممکن است نیازی به آن نباشد، اما برای بهبود ایمنی و سازماندهی به شدت توصیه می شود.
Q3: هر چند وقت یکبار باید جعبه ترکیب کننده نگهداری شود؟
A: بازرسی معمولاً هر 6 تا 12 ماه بسته به شرایط محیطی توصیه می شود.
Q4: آیا یک جعبه ترکیبی می تواند کارایی سیستم را بهبود بخشد؟
پاسخ: بله، با بهینه سازی جریان و کاهش تلفات، به کارایی کلی سیستم کمک می کند.
جعبه ترکیبی PV یک جزء اساسی در سیستمهای انرژی خورشیدی مدرن است که ایمنی بهبود یافته، سیمکشی ساده و عملکرد بهبود یافته را ارائه میدهد. با پرداختن به چالش های عملیاتی کلیدی، تاسیسات خورشیدی قابل اعتمادتر و مقیاس پذیرتر را امکان پذیر می کند.
CNKAمتعهد به ارائه راه حل های جعبه ترکیبی PV با کیفیت بالا متناسب با نیازهای مختلف پروژه است. چه برای کاربردهای مسکونی، تجاری یا صنعتی، انتخاب تجهیزات مناسب می تواند به طور قابل توجهی بر عملکرد سیستم و قابلیت اطمینان طولانی مدت تأثیر بگذارد.
آیا به دنبال بهینه سازی سیستم خورشیدی خود با یک جعبه ترکیبی PV قابل اعتماد هستید؟با ما تماس بگیریدامروز برای کشف راه حل های حرفه ای و دریافت پشتیبانی تخصصی متناسب با نیازهای پروژه خود.
