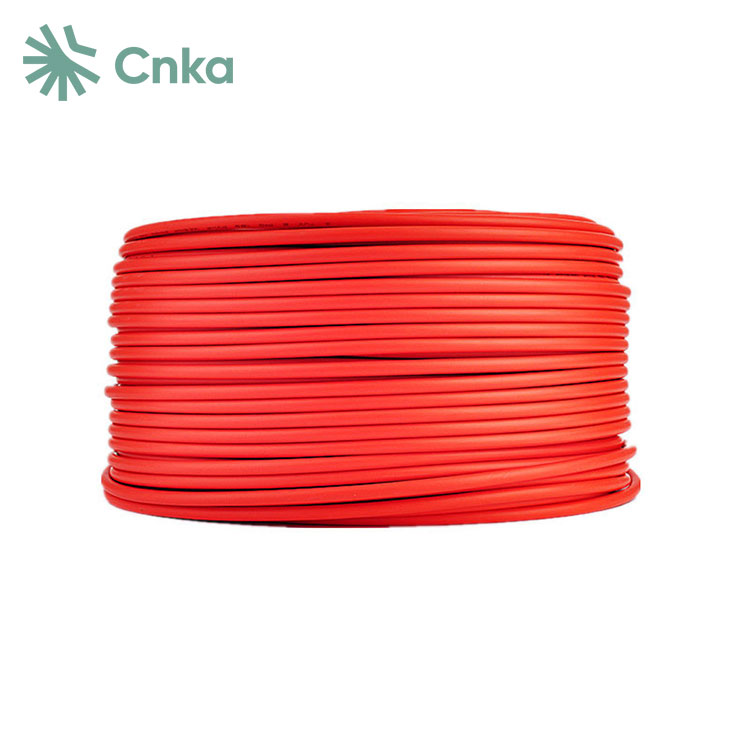

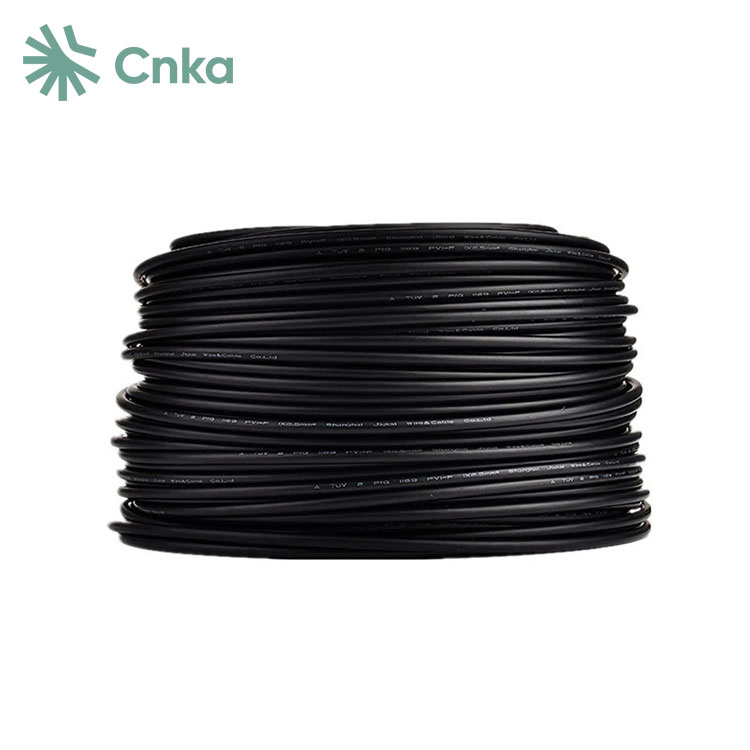

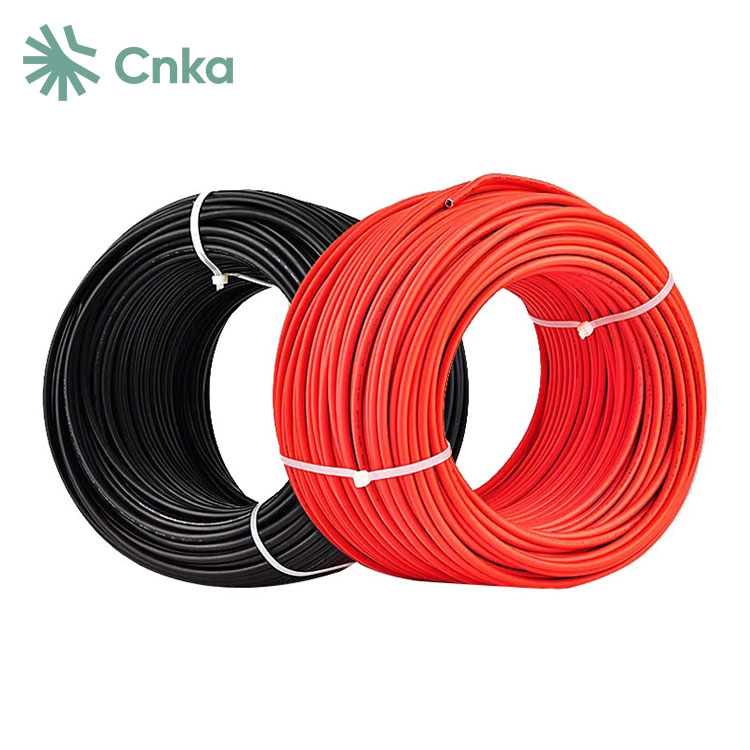

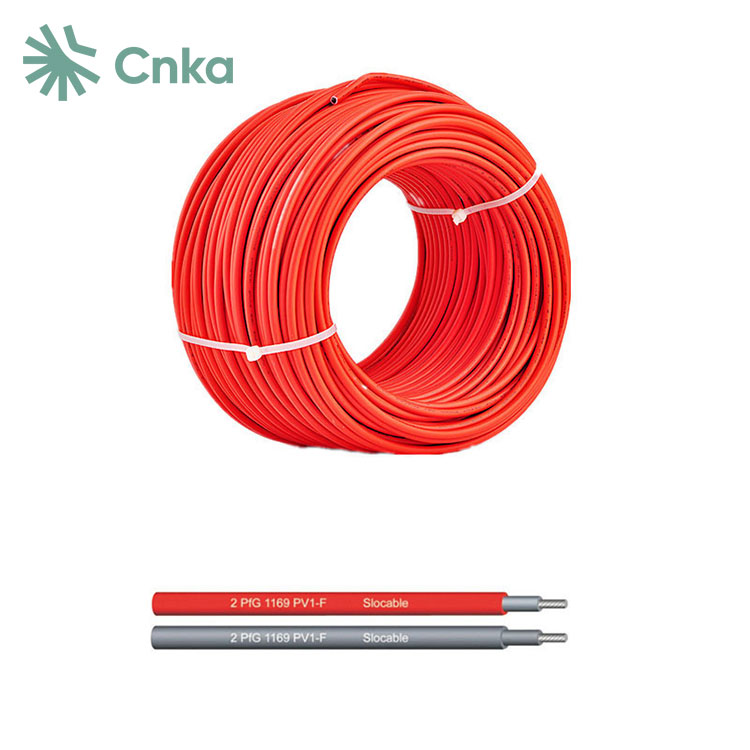

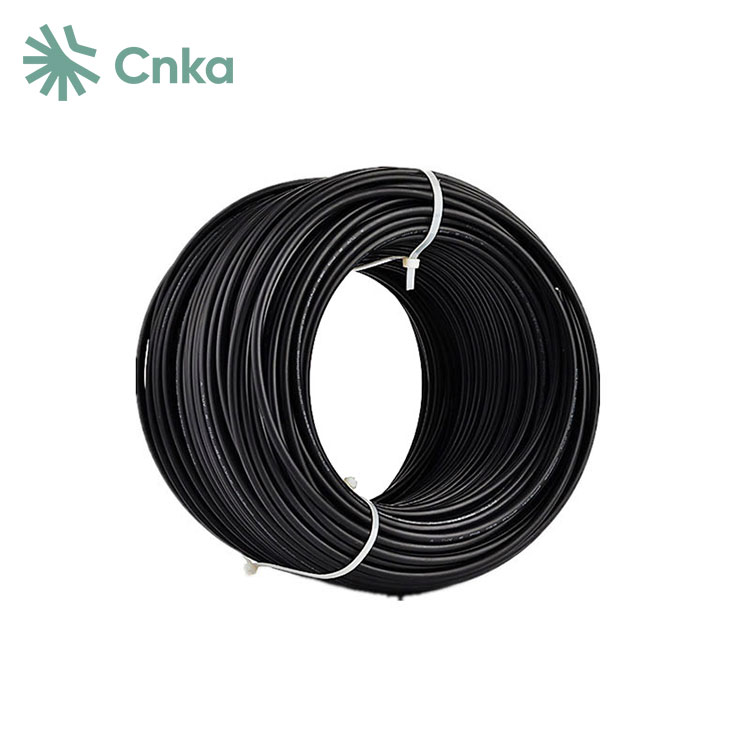

کارخانه چین CNKA کابل های PV پیشرفته 4 میلی متری و 6 میلی متری با قابلیت نگهداری آسان را ارائه می دهد که برای محیط های بیرونی طراحی شده اند. این کابل‌های فتوولتائیک تخصصی تحت پیوند متقابل تابش قرار می‌گیرند، جایی که پرتوهای الکترونی پرانرژی ساختار مولکولی مواد عایق را از خطی به شبکه سه‌بعدی تغییر می‌دهند. این فرآیند مقاومت کابل ها را در برابر حرارت افزایش می دهد. در مقایسه با کابل‌های غیر متقاطع، کابل‌های متقاطع پرتودهی شده می‌توانند تا دمای 90 درجه سانتی‌گراد، 105 درجه سانتی‌گراد، 125 درجه سانتی‌گراد، 135 درجه سانتی‌گراد یا حتی 150 درجه سانتی‌گراد را تحمل کنند و 15 تا 50 درصد افزایش ظرفیت باربری را نشان می‌دهند. . این کابل ها بسیار بادوام هستند و می توانند در برابر نوسانات شدید دما و فرسایش شیمیایی مقاومت کنند و برای استفاده در فضای باز برای بیش از 25 سال مناسب هستند.
|
تایپ کنید |
صلیب |
رشته |
هادی |
هادی |
بیرونی |
دارای رتبه |
رتبه بندی شده است |
|
میلی متر مربع |
شماره xφ(mm) |
میلی متر |
Ω/کیلومتر |
میلی متر |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
سیم |
کلاس 5، کنسرو شده |
|
مواد عایق |
XLPE |
|
دو عایق |
|
|
بدون هالوژن |
|
|
مقاومت بالا در برابر روغن، گریس، اکسیژن |
|
|
و ازن |
|
|
مقاوم در برابر میکروب |
|
|
مقاوم در برابر اشعه ماوراء بنفش |
|
|
مقاومت در برابر سایش و سایش بالا |
|
|
تست شعله بر اساس |
DIN EN 50265-2-1 UL1571 (VW-1) |
|
کوچکترین شعاع خمشی مجاز |
5XD |
|
محدوده دما |
-40℃~+90℃ |
|
رنگ ها |
مشکی/قرمز |
· کاهش شعله: کابل‌های PV 4 و 6 میلی‌متری مطابق با استانداردهای EN 50265-2-1، IEC 60332-1، VDE 0482-32-1-2، و DIN EN 60332-1-2، الزامات بازدارنده شعله را برآورده می‌کنند. در صورت آتش سوزی
· انتشار دود کم: کابل ها با الزامات انتشار دود کم استانداردهای IEC 61034 و EN 50268 مطابقت دارند که تولید دود را در حین احتراق به حداقل می رساند.
· بدون هالوژن: طبق استانداردهای EN 50267-2-1 و IEC 60754-1، کابل ها فاقد اجزای هالوژن هستند و خطر انتشار گازهای مضر را کاهش می دهد.
· خوردگی گاز کم: کابل‌ها الزامات استانداردهای EN 50267-2-2 و IEC 60754-2 را برآورده می‌کنند و از خوردگی گاز کم برای محافظت از تجهیزات و حفظ ایمنی اطمینان می‌دهند.
دستورالعمل سیم کشی سیستم فتوولتائیک
1. جداسازی سیم کشی DC و AC:
- مدار DC: پانل های فتوولتائیک را به اجزای توزیع DC متصل می کند.
-Circuit AC: اینورتر را به شبکه برق وصل می کند.
2. مدیریت کابل:
-در نیروگاه های فتوولتائیک بزرگ و متوسط از کابل های DC متعدد استفاده می شود.
-برای سهولت در نگهداری هر کابل را با یک شماره سیم برچسب بزنید.
- خطوط برق قوی را از خطوط ضعیف برق جدا کنید.
- خطوط سیگنال (به عنوان مثال، ارتباط 485) را به طور جداگانه برای جلوگیری از تداخل هدایت کنید.
3. نصب سیم کشی:
-از لوله ها و سینی های کابل برای محافظت و سازماندهی کابل ها استفاده کنید.
- قرار گرفتن سیم ها در معرض عناصر خارجی را به حداقل برسانید.
- مسیرهای سیم کشی تمیز، افقی و عمودی را حفظ کنید.
-از اتصال کابل در داخل لوله ها و سینی ها برای ساده سازی تعمیر و نگهداری خودداری کنید.
4. ملاحظات ویژه:
-در صورت تعویض سیم‌های مسی با سیم‌های آلومینیومی، از پایانه‌های آداپتور مسی آلومینیومی مطمئن برای اطمینان از اتصال مناسب استفاده کنید.
