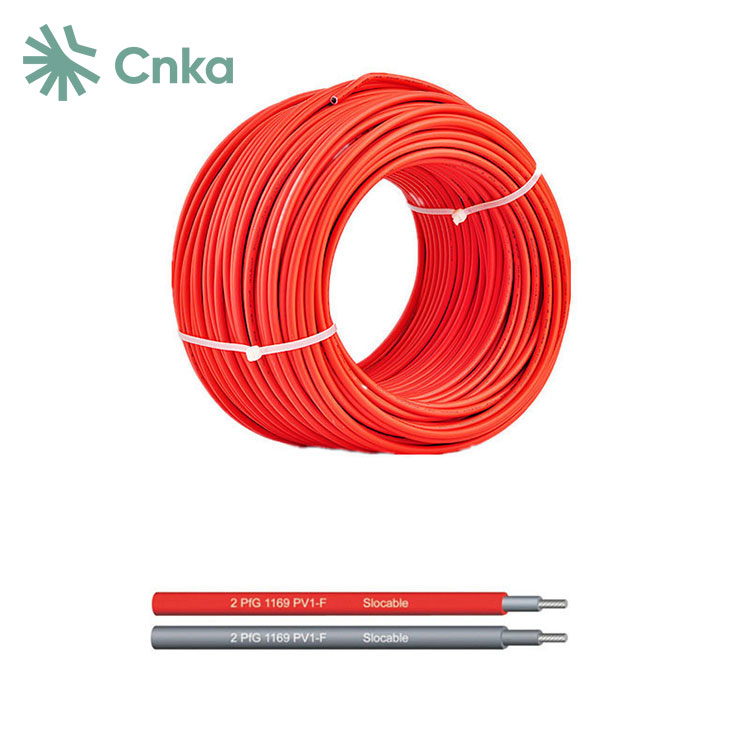

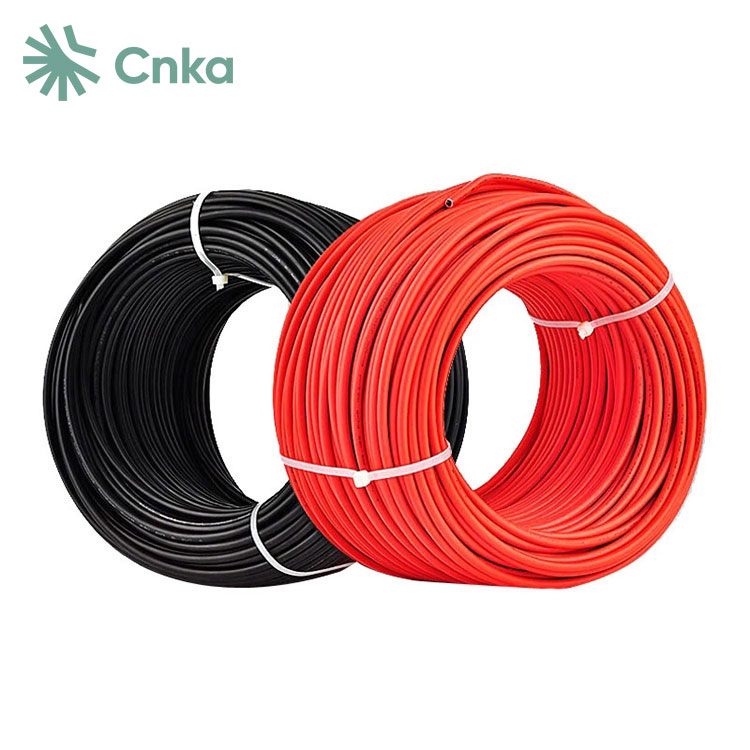

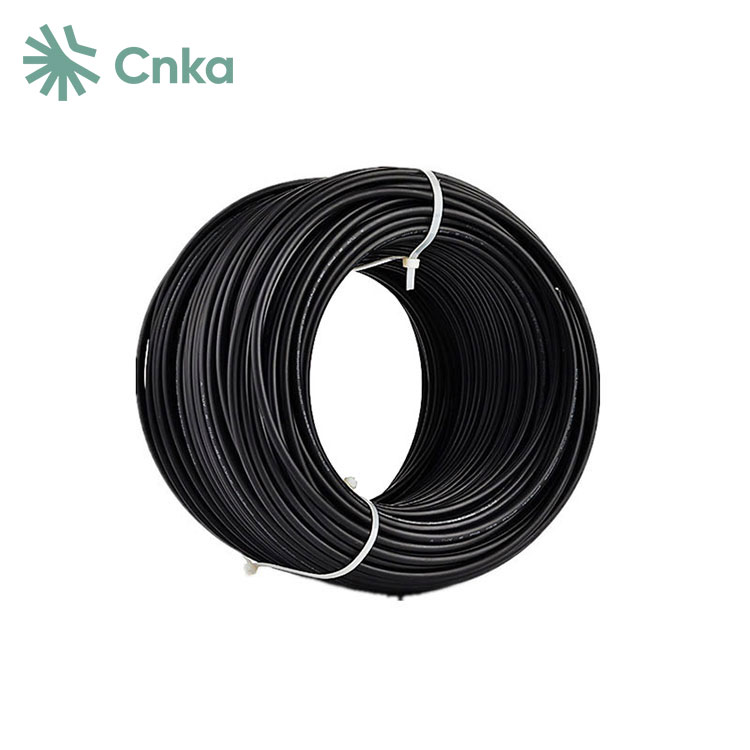

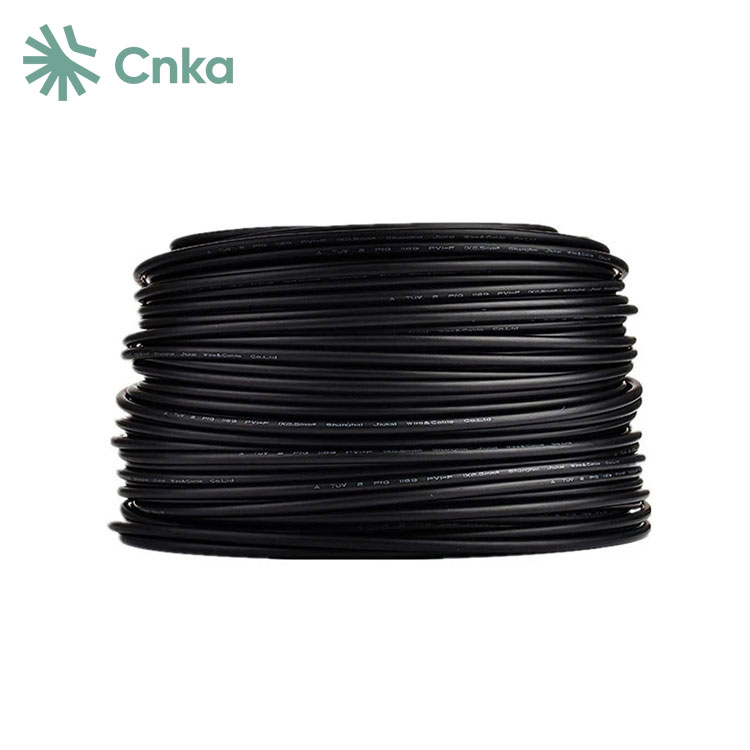

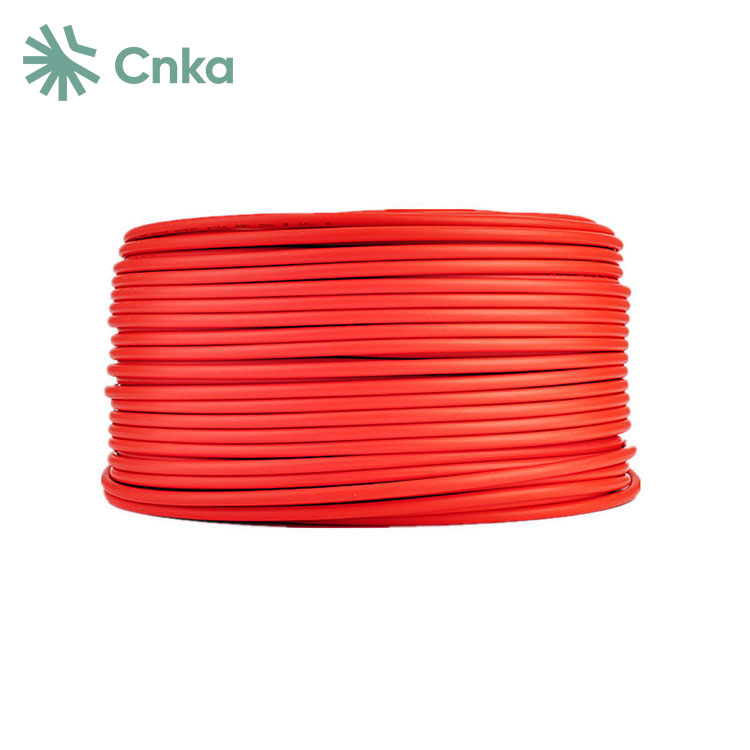

کابل خورشیدی 6 میلی متری DC کارخانه CNKA که با افتخار در چین ساخته شده است، برای هر دو سیستم AC و DC طراحی شده است. دارای ولتاژ نامی 600/1000/2000 ولت است و برای دماهای بین 90 درجه سانتی گراد تا 150 درجه سانتی گراد در محیط های خشک و 90 درجه سانتی گراد در محیط های مرطوب مناسب است.
کابل خورشیدی 6 میلی متری DC همه کاره است و از موادی مانند سیم رشته آلومینیومی 12AWG-2000kcmil، سیم رشته آلومینیومی با روکش مسی، یا سیم رشته ای مسی 18AWG-2000kcmil با هادی های مسی حلبی ساخته شده است. این الزامات مختلف در صنعت انرژی خورشیدی، از جمله اتصال به جعبه های اتصال ماژول و مسیریابی کابل لازم برای یکپارچه سازی تعادل سیستم (BOS) را برآورده می کند.
|
تایپ کنید |
سطح مقطع |
طراحی رشته |
قطر هادی |
مقاومت هادی |
قطر خارجی Axe B |
ولتاژ محاسبه شده |
جریان نامی |
|
میلی متر مربع |
شماره xφ(mm) |
میلی متر |
Ω/کیلومتر |
میلی متر |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
سیم |
کلاس 5، کنسرو شده |
|
مواد عایق |
XLPE |
|
دو عایق |
|
|
بدون هالوژن |
|
|
مقاومت بالا در برابر روغن، گریس، اکسیژن |
|
|
و ازن |
|
|
مقاوم در برابر میکروب |
|
|
مقاوم در برابر اشعه ماوراء بنفش |
|
|
مقاومت در برابر سایش و سایش بالا |
|
|
تست شعله بر اساس |
DIN EN 50265-2-1 UL1571 (VW-1) |
|
کوچکترین شعاع خمشی مجاز |
5XD |
|
محدوده دما |
-40℃~+90℃ |
|
رنگ ها |
سیاه قرمز |
1. دارای حداکثر ولتاژ کاری 600 ولت (UL PV).
2. در محدوده دمایی درجه‌بندی -40 تا 90 درجه سانتیگراد کار می‌کند.
3. با الزامات RoHS برای ایمنی محیطی مطابقت دارد.
4. عملکرد بازدارنده شعله مطابق با استاندارد VW-1 است.
5. سازگار با اندازه‌های سیم از 12AWG تا 2000AWG.
س: تفاوت بین کابل PV و کابل معمولی چیست؟
پاسخ: برخلاف کابل‌های DC استاندارد که معمولاً از عایق PVC استفاده می‌کنند، کابل‌های PV با XLPE (پلی‌اتیلن متقاطع) عایق‌بندی می‌شوند که مقاومت بالایی در برابر نور خورشید، شرایط آب و هوایی و دماهای شدید ارائه می‌دهد. علاوه بر این، کابل های PV به دلیل طول عمر طولانی خود در مقایسه با کابل های DC معمولی که معمولا بین پنج تا هشت سال تحت نگهداری مناسب دوام می آورند، شناخته شده اند.
س: آیا می توان سیم PV را دفن کرد؟
A: کابل های PV برای کاربردهای دفن مستقیم مناسب هستند و می توانند دمای عملیاتی هادی را تا 90 درجه سانتیگراد در هر دو محیط مرطوب و خشک تحمل کنند.
س: چگونه یک قطع کننده مدار DC را انتخاب کنم؟
پاسخ: هنگام انتخاب یک قطع کننده مدار DC (MCB)، ضروری است که رتبه جریان قطع کننده را با ظرفیت جریان کل مدار مطابقت دهید. اطمینان حاصل کنید که رتبه بندی MCB از ظرفیت حمل فعلی کابلی که برای حفظ ایمنی و کارایی آن محافظت می کند تجاوز نمی کند.
