در نیروگاه های فتوولتائیک، تعداد زیادی کابل DC در فضای باز ضروری است. با توجه به شرایط سخت محیطی، انتخاب کابل هایی که در برابر اشعه ماوراء بنفش، قرار گرفتن در معرض ازن، نوسانات شدید دما و فرسایش شیمیایی مقاوم باشند بسیار مهم است. کابل‌های معمولی ممکن است شکننده شوند و عایق آنها به مرور زمان در چنین محیط‌هایی تجزیه شود و منجر به آسیب و افزایش خطر اتصال کوتاه شود.

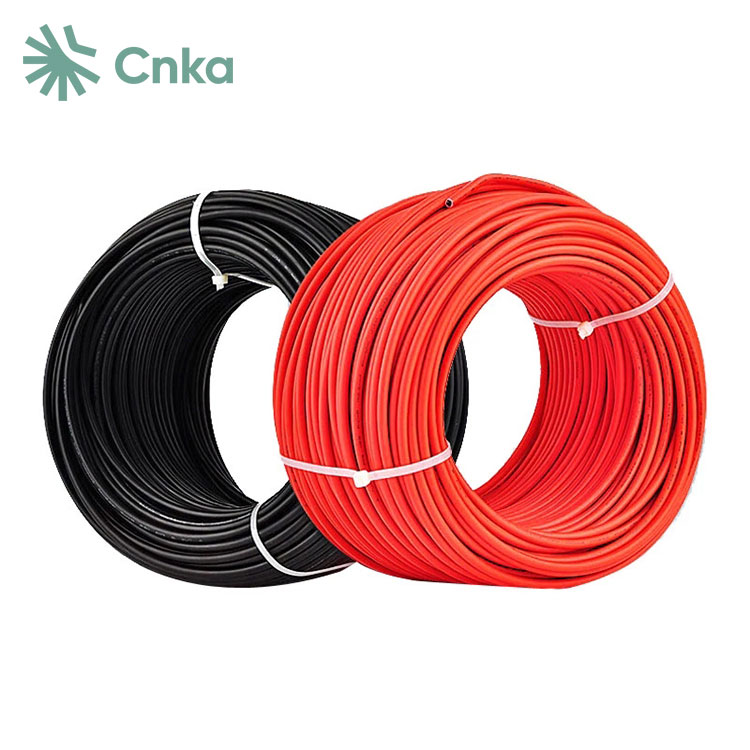

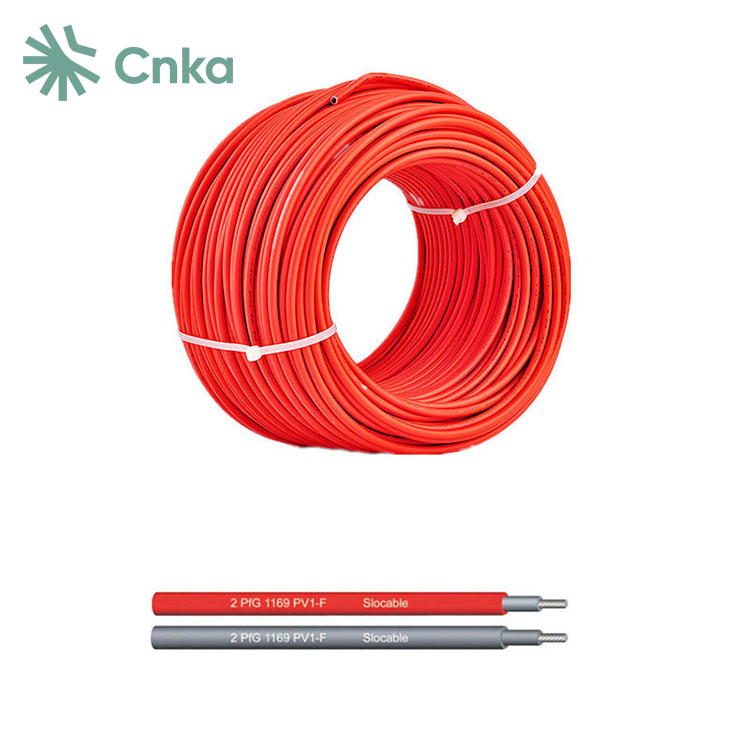

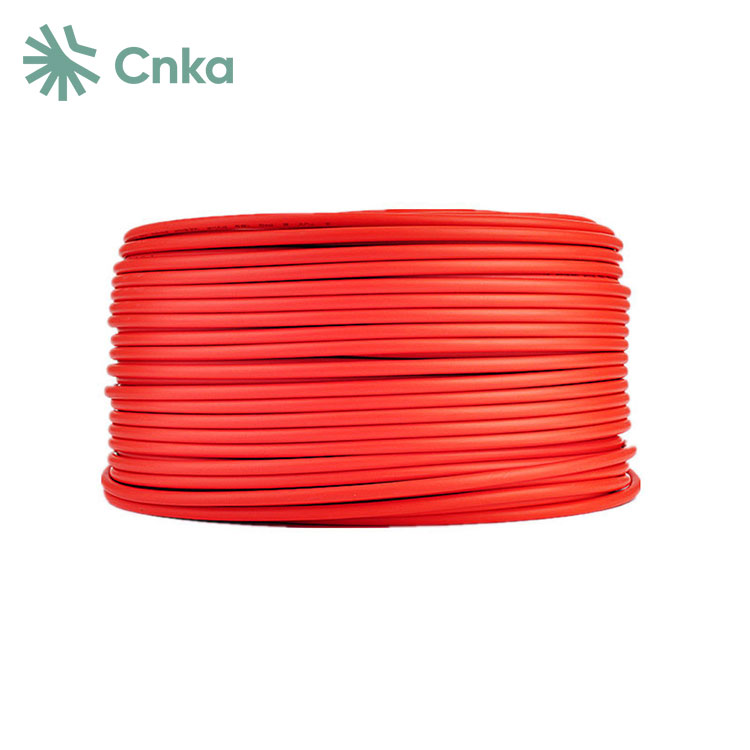

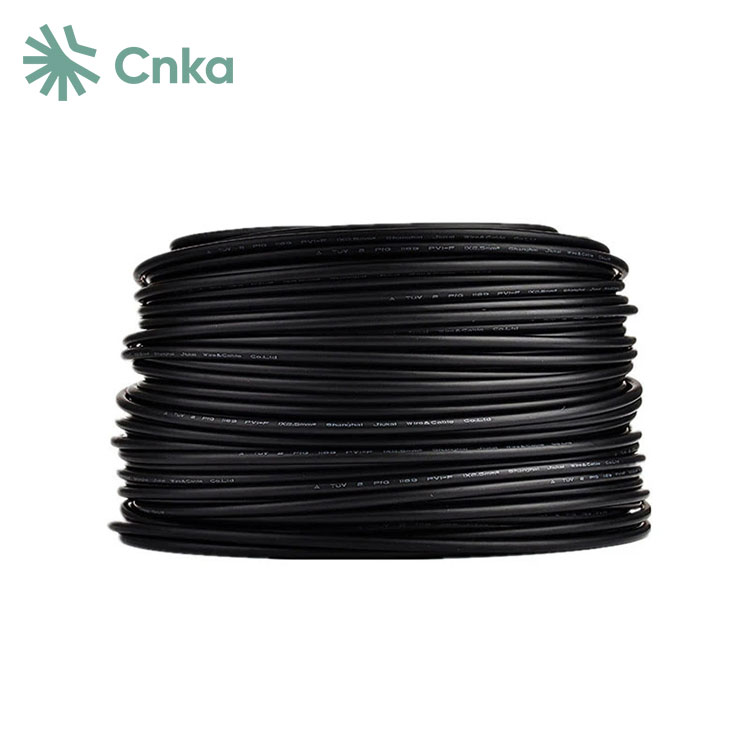

بنابراین، استفاده از سیم PV پانل خورشیدی ارزان قیمت CNKA تامین کنندگان چین حیاتی است. سیم PV پانل خورشیدی ما مقاومت عالی در برابر آب و هوا، محافظت در برابر اشعه ماوراء بنفش و عملکرد فرسایش ازن را ارائه می دهد و می تواند طیف وسیع تری از تغییرات دما را تحمل کند.
|
تایپ کنید |
صلیب |
رشته |
هادی |
هادی |
بیرونی |
رتبه بندی شده است |
دارای رتبه |
|
میلی متر مربع |
شماره xφ(mm) |
میلی متر |
Ω/کیلومتر |
میلی متر |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
سیم |
کلاس 5، کنسرو شده |
|
مواد عایق |
XLPE |
|
دو عایق |
|
|
بدون هالوژن |
|
|
مقاومت بالا در برابر روغن، گریس، اکسیژن |
|
|
و ازن |
|
|
مقاوم در برابر میکروب |
|
|
مقاوم در برابر اشعه ماوراء بنفش |
|
|
مقاومت در برابر سایش و سایش بالا |
|
|
تست شعله بر اساس |
DIN EN 50265-2-1 UL1571 (VW-1) |
|
کوچکترین شعاع خمشی مجاز |
5XD |
|
محدوده دما |
-40℃~+90℃ |
|
رنگ ها |
مشکی/قرمز |
1 بر اساس روش B در قسمت 8.1.3 استاندارد EN 50396 آزمایش شده است، مقاومت عالی در برابر ازن نشان می‌دهد.
2 با استاندارد HD 605/A1 مطابقت دارد و مقاومت فوق‌العاده‌ای در آب و هوا و UV نشان می‌دهد.
3 در برابر آمونیاک مقاومت نشان می دهد.
4 مقاومت عالی در برابر روغن و مواد شیمیایی نشان می دهد.
5 دارای مقاومت در برابر سایش بالا، مناسب برای شرایط استفاده سخت.
6 با استاندارد EN 60811-2-1 (آزمایش اسید اگزالیک و هیدروکسید سدیم) مطابقت دارد که مقاومت اسیدی و قلیایی قوی را نشان می‌دهد.
1. کابل DC:
· کابل های پشت سر هم: بین اجزا استفاده می شود.
· کابل‌های موازی: رشته‌ها و بین رشته‌ها و جعبه‌های توزیع DC (جعبه‌های ترکیبی) را به هم وصل کنید.
· کابل‌ها از جعبه توزیع DC به اینورتر: جعبه توزیع DC را به اینورتر وصل کنید.
این کابل های DC معمولاً در فضای باز نصب می شوند و باید در برابر رطوبت، قرار گرفتن در معرض نور خورشید، سرما، گرما و UV مقاوم باشند. در محیط های خاص، آنها همچنین باید در برابر مواد شیمیایی مانند اسیدها و قلیاها مقاومت کنند.
2. کابل AC:
· کابل اتصال از اینورتر به ترانسفورماتور استپ‌آپ: اینورتر را به ترانسفورماتور افزایش دهنده متصل می‌کند.
· کابل اتصال از ترانسفورماتور Step-Up به دستگاه توزیع: ترانسفورماتور افزایش دهنده را به دستگاه توزیع متصل می کند.
· اتصال کابل از دستگاه توزیع برق به شبکه برق یا کاربران: دستگاه توزیع برق را به شبکه برق یا کاربران نهایی متصل می کند.
کابل های AC عموماً در داخل خانه نصب می شوند و می توان آنها را بر اساس الزامات استاندارد کابل برق انتخاب کرد.
