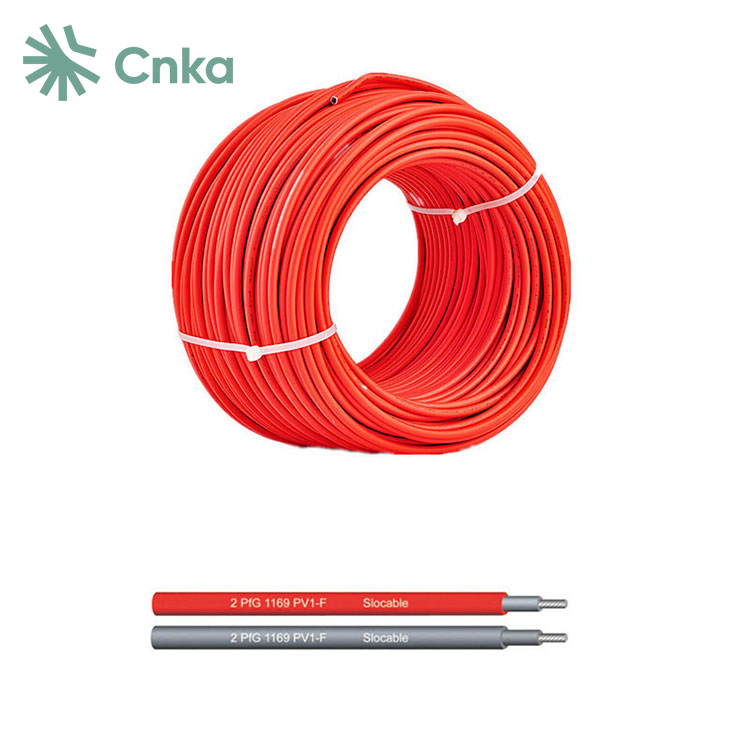

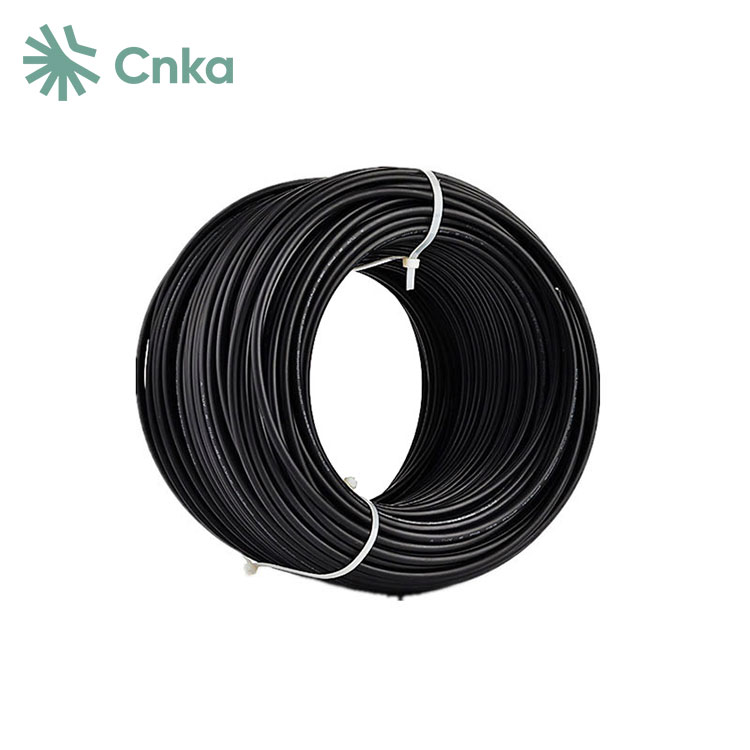

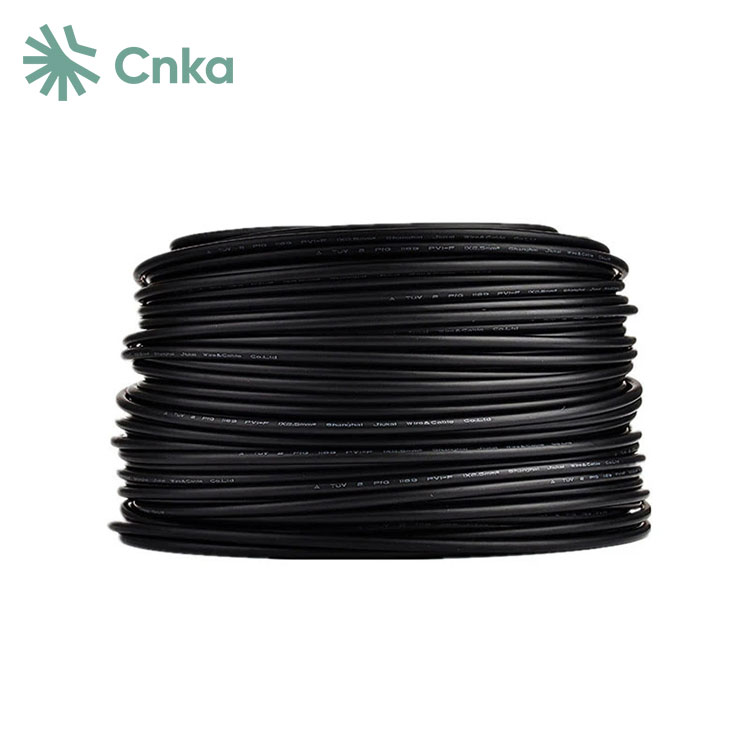

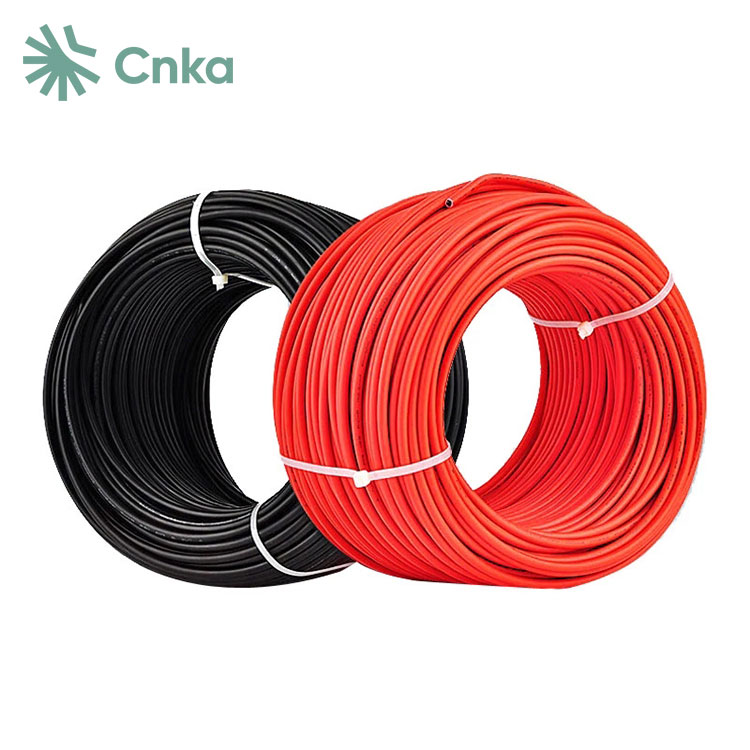

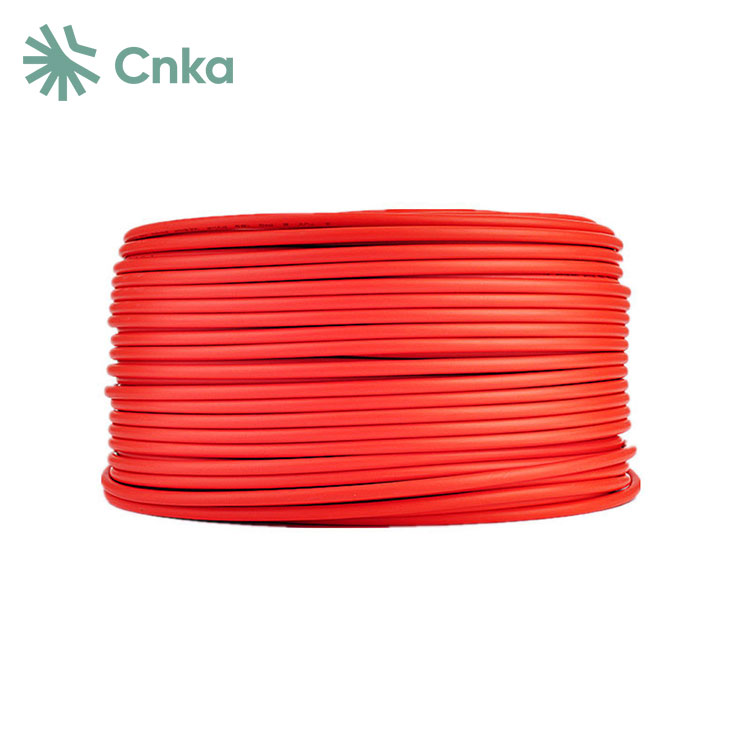

تولید کنندگان چین 10 کابل خورشیدی مقرون به صرفه و بادوام CNKA برای اتصال ماژول های فتوولتائیک به جعبه های Combiner طراحی شده است. این یک ساختار ساده است و از مواد عایق پلی الیفین استفاده می کند و مقاومت بسیار خوبی از گرما ، مقاومت در برابر سرما ، مقاومت به روغن و مقاومت در برابر اشعه ماوراء بنفش را ارائه می دهد. این کابل برای شرایط سخت محیطی مناسب است و درجه خاصی از استحکام مکانیکی را فراهم می کند. این می تواند با استفاده از مجاری محافظت شود ، در حالی که براکت های ماژول فتوولتائیک به عنوان کانال و رفع نقاط برای چیدمان کابل خدمت می کنند ، در نتیجه تأثیر عوامل محیطی را به حداقل می رساند.
|
نوع |
صلیب |
رشته |
هادی |
هادی |
بیرونی |
دارای امتیاز |
دارای امتیاز |
|
میلی متر مربع |
No.Xφ (میلی متر) |
مگنی |
ω/کیلومتر |
مگنی |
VAC/DC |
A |
|
|
PV-1X2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1X4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1X6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
سیم |
کلاس 5 ، قلع |
|
ماده عایق |
XLPE |
|
دوتایی |
|
|
عاری از هالوژن |
|
|
مقاومت زیاد در برابر روغن ، گریس ، اکسیژن |
|
|
و ازن |
|
|
مقاوم در برابر میکروس |
|
|
مقاوم در برابر اشعه ماوراء بنفش |
|
|
مقاومت در برابر سایش بالا |
|
|
تست FLAM با توجه به |
Your EN 50265-2-1 UL1571 (VW-1) |
|
کوچکترین شعاع خمش مجاز |
5xd |
|
دامنه دما |
-40 ℃ ~+90 ℃ |
|
رنگ |
سیاه/قرمز |
1 حداکثر ولتاژ کابل برای محدوده دمای محیط -40 درجه سانتیگراد تا +90 درجه سانتیگراد مناسب است.
2 مطابق با استاندارد IEC/EN 60216-1 ، حداکثر دمای سیم برای مدت 20،000 ساعت 120 درجه سانتیگراد است.
3 دمای اتصال کوتاه کابل برای مدت 5 ثانیه 200 درجه سانتیگراد است.
4 کابل مطابق با استاندارد EN 60216-2 (شاخص دما +120 درجه سانتیگراد) است که توسط تست دوام حرارتی تأیید شده است.
5 کابل پس از تست فشار درجه حرارت بالا با استاندارد EN 60811-3-1 مطابقت دارد.
6 کابل رطوبت و مقاوم در برابر حرارت است ، استاندارد EN 60068-2-78 را برآورده می کند و می تواند در برابر رطوبت 85 ٪ مقاومت کند.
1 اطمینان حاصل کنید که کابل از نیروهای خارجی مکانیکی ، گرمای بیش از حد ، خوردگی و سایر خطرات محافظت می شود.
2 طول کابل را تا حد امکان به حداقل برسانید در حالی که هنوز هم نیازهای ایمنی را برآورده می کنید.
3 نصب و نگهداری کابل باید برای راحتی طراحی شود.
4 از تخمگذار کابل در مناطقی که برای خاکبرداری برنامه ریزی شده اند ، خودداری کنید.
5 اطمینان حاصل کنید که کابل در هر نقطه عطف در روش و مسیر نصب ، نیازهای شعاع خمشی مجاز را برآورده می کند.
