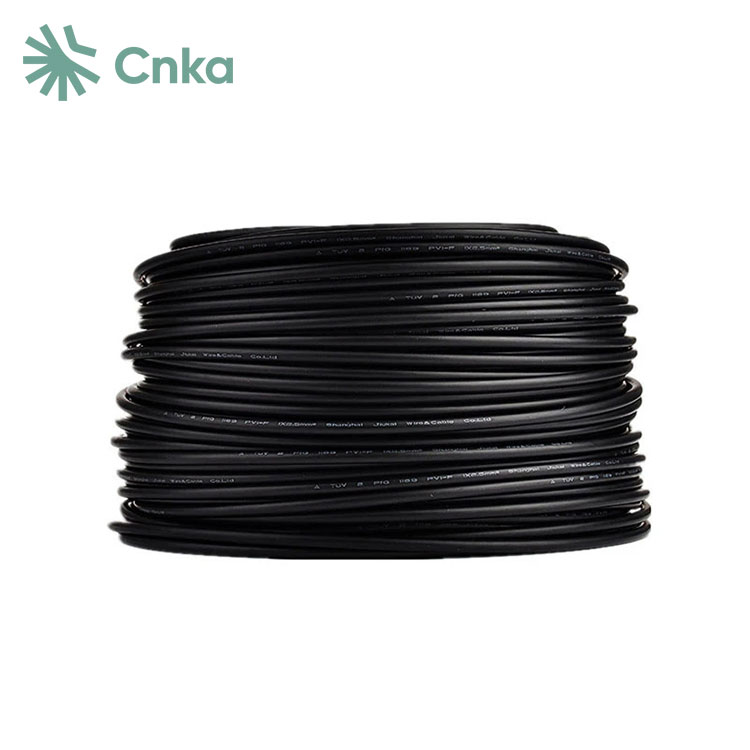

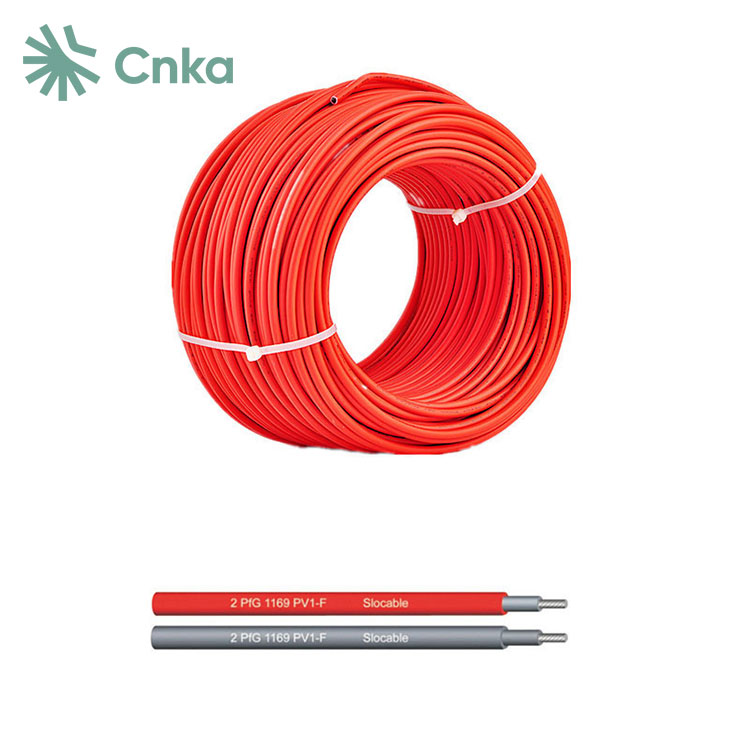

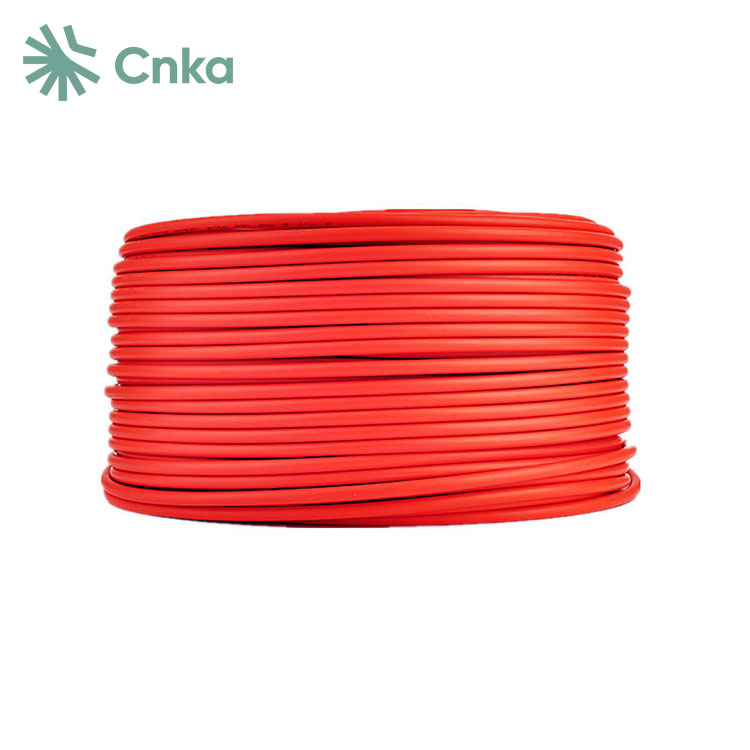

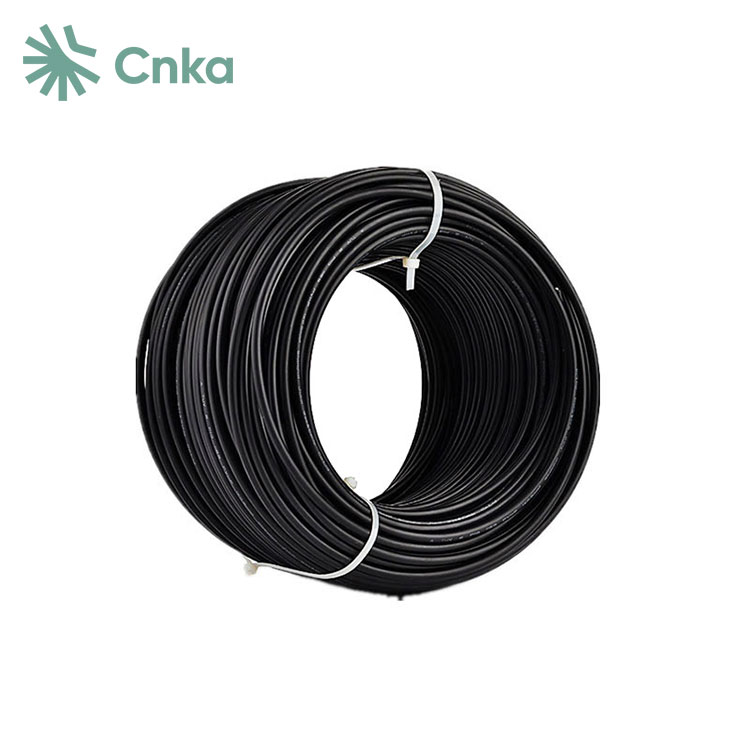

تامین کنندگان چین CNKA جدیدترین کابل های خورشیدی فتوولتائیک را ارائه می دهد که به طور خاص برای اتصال پانل های سیستم فتوولتائیک خورشیدی طراحی شده اند. سیستم فتوولتائیک یا پانل خورشیدی، یک مجموعه تولید برق است که نور خورشید را جذب کرده و آن را به برق تبدیل می کند. در حالی که پنل های خورشیدی برق تولید می کنند، کابل های خورشیدی فتوولتائیک برای انتقال و توزیع این الکتریسیته به نقاط جمع آوری یا سایر دستگاه ها بسیار مهم هستند.
کابل های خورشیدی فتوولتائیک برای پاسخگویی به نیازهای منحصر به فرد محیط های فتوولتائیک مهندسی شده اند. الکتریسیته در انتقال نیرو به دو نوع جریان متناوب (AC) و جریان مستقیم (DC) طبقه بندی می شود. برخلاف AC، DC در حین انتقال اتلاف انرژی کمتری دارد. جریان مستقیم به طور مداوم جریان می یابد که منجر به حداقل تلفات و راندمان بالاتر می شود. این منجر به انتقال انرژی سریعتر و کارآمدتر می شود و DC را به انتخاب ارجح برای سیستم های انرژی خورشیدی تبدیل می کند.
|
تایپ کنید |
صلیب |
رشته |
هادی |
هادی |
بیرونی |
رتبه بندی شده است |
دارای رتبه |
|
میلی متر مربع |
شماره xφ(mm) |
میلی متر |
Ω/کیلومتر |
میلی متر |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
سیم |
کلاس 5، کنسرو شده |
|
مواد عایق |
XLPE |
|
دو عایق |
|
|
بدون هالوژن |
|
|
مقاومت بالا در برابر روغن، گریس، اکسیژن |
|
|
و ازن |
|
|
مقاوم در برابر میکروب |
|
|
مقاوم در برابر اشعه ماوراء بنفش |
|
|
مقاومت در برابر سایش و سایش بالا |
|
|
تست شعله بر اساس |
DIN EN 50265-2-1 UL1571 (VW-1) |
|
کوچکترین شعاع خمشی مجاز |
5XD |
|
محدوده دما |
-40℃~+90℃ |
|

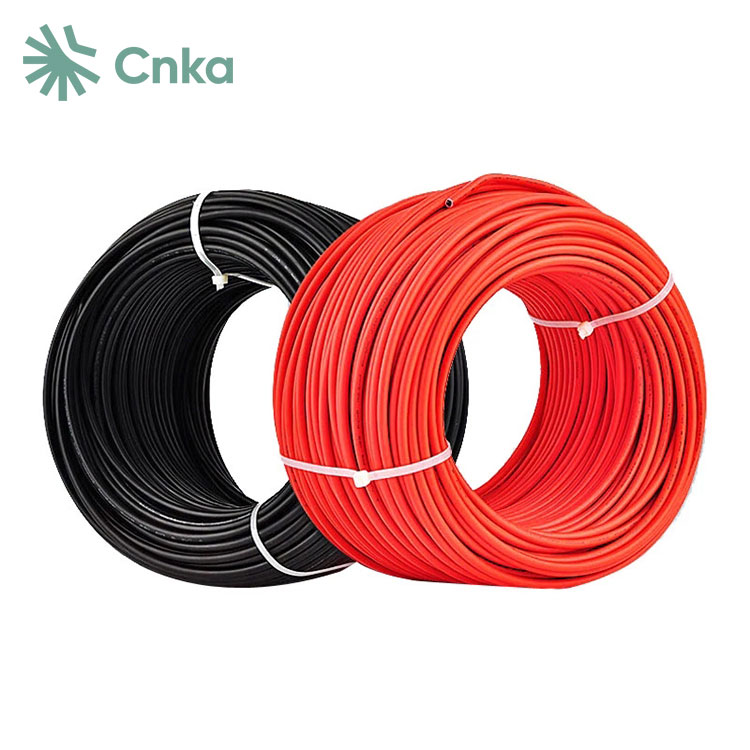

رنگ ها |
مشکی/قرمز |
1 سیستم های فتوولتائیک خورشیدی تحت دماهای بالا و شرایط محیطی مختلف کار می کنند. با توسعه این سیستم ها، کابل های DC فتوولتائیک به استانداردی برای انتقال در نیروگاه های فتوولتائیک مختلف تبدیل شده اند. این کابل ها باید در برابر نور خورشید و دمای بالا مقاوم باشند تا نیازهای محیطی را برآورده کنند.
2 کابل DC فتوولتائیک به طور خاص برای استفاده در تجهیزات فتوولتائیک طراحی شده اند. برخی از انواع برای کاربردهای ورودی سرویس زیرزمینی استفاده می‌شوند و معمولاً از مواد عایق متقاطع تابشی ساخته می‌شوند که مقاومت در برابر نور خورشید و مناسب بودن برای دفن مستقیم را ارائه می‌دهند.
3 کابل های DC فتوولتائیک از نظر ضخامت عایق، ولتاژ نامی و دمای کار با کابل های دیگر متفاوت هستند. این کابل ها دارای یک لایه عایق ضخیم تر برای مقاومت در برابر محیط های سخت هستند. در حالی که سایر کابل ها ممکن است ولتاژ نامی تا 600 ولت داشته باشند، کابل های DC فتوولتائیک می توانند به ولتاژ نامی 1500 ولت برسند.
4 کابل DC فتوولتائیک می توانند دماهای بالاتری را در مقایسه با سایر انواع کابل که معمولاً حداکثر دمای کاری 90 درجه سانتیگراد دارند تحمل کنند.
5 کابل DC فتوولتائیک منحصر به فرد هستند زیرا در میان معدود انواع هادی تک هادی با ولتاژ نامی بیش از 600 ولت هستند و برای دفن مستقیم بدون نیاز به محافظ اضافی مناسب هستند.
